Borðmerkingarvél T160LB – 30–80 stk./mín

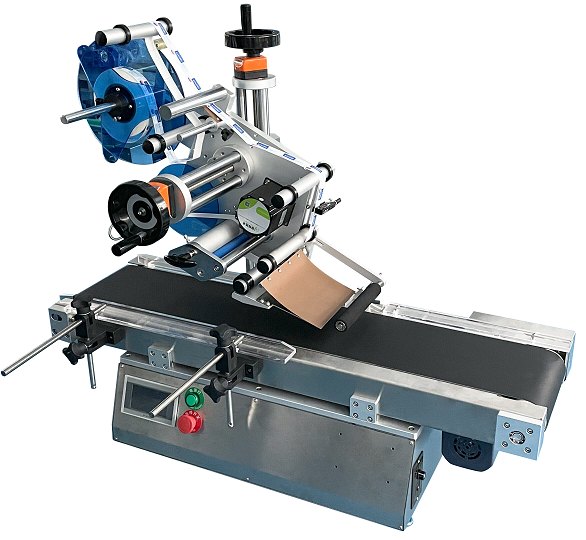

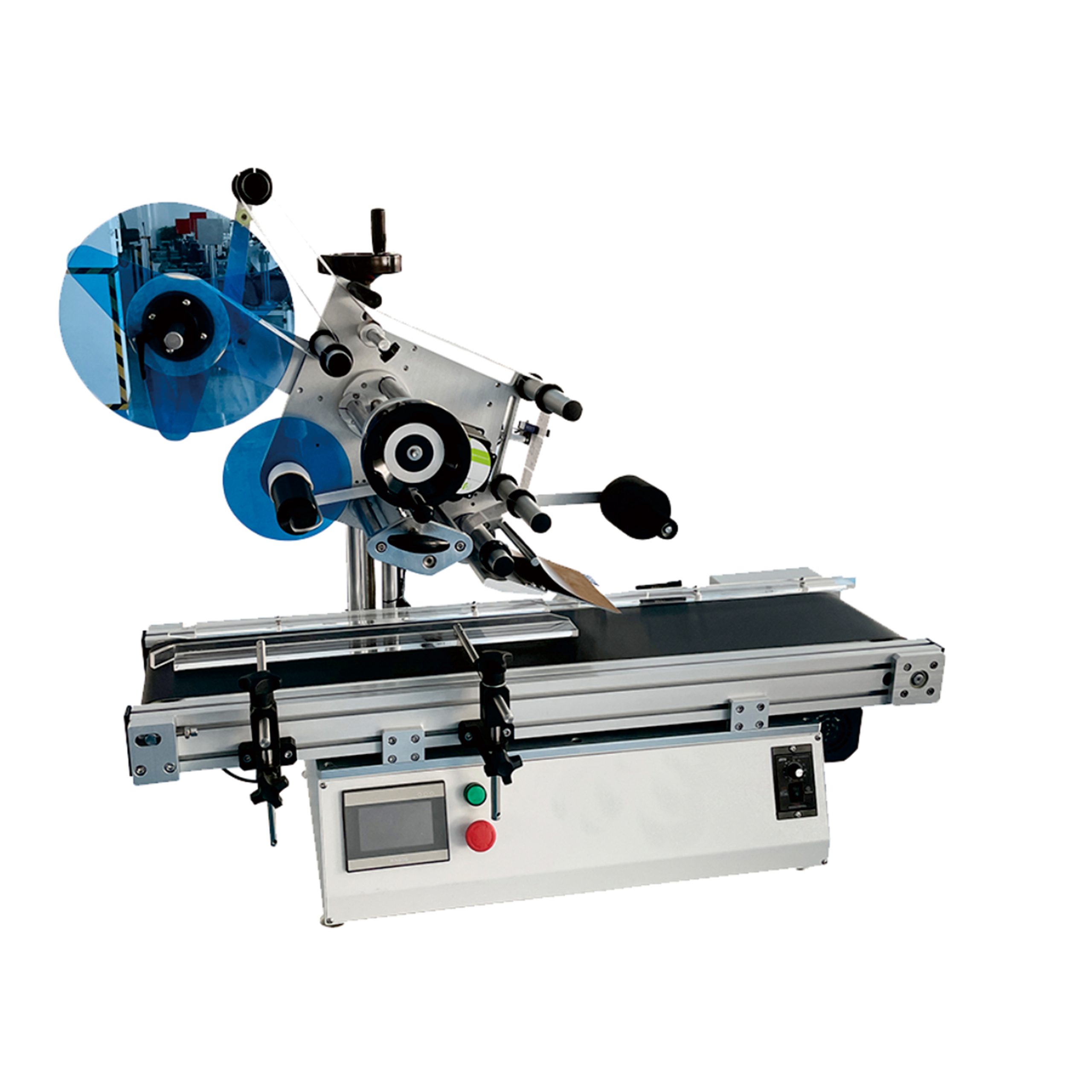

Borðmerkingarvél T160LB

T160LB er borðmerkingarvél fyrir sléttar yfirborðir. Hún stendur á borði, tekur 1100 × 1000 mm pláss og sinnir því verki sem tveir starfsmenn með merkimiðarúllu gera. Alltaf á sama stað á hverjum hlut.

T160LB í framleiðslu og pökkun

Borðmerkingarvél T160LB er notuð í framleiðslu, pökkun og flutningum þar sem flöt yfirborð vara þurfa nákvæma og endurtekna merkingu. Dæmigerð notkun er fyrir öskjur, poka, bakka, flatar flöskur og stífa íhluti með jafnt efra borð. Hún hentar greinum eins og rafeindaiðnaði, snyrtivörum, lyfjaframleiðslu og matvælavinnslu þar sem nákvæm merking er nauðsynleg vegna reglugerða og rekjanleika. Pökkunarþjónustur og fyrirtæki með lotuframleiðslu eða fjölvörumerkingu njóta góðs af sveigjanleika hennar fyrir mismunandi stærðir vara án þess að taka mikið gólfpláss.

Hún merkir 30 til 80 stykki á mínútu og heldur merkinu innan ±1 mm. Ljósnemi skynjar vöruna, merkimiðinn er dreginn af burðarfilmu og veltan þrýstir honum niður.

Merkimiðar geta verið 6 til 250 mm langir og 20 til 160 mm breiðir, og vörurnar 40 til 300 mm langar, 40 til 200 mm breiðar og 0,2 til 100 mm háar. Rúllan má vera allt að 260 mm í þvermál á kjarna sem er að minnsta kosti 75 mm.

Færibandið og merkimiðahausinn eru knúin áfram af skrefmótor, og hausinn er stillanlegur upp og niður og fram og til baka. Vélin tekur um 765 W úr 110 V eða 220 V innstungu.

Verkefni og verkferlar notanda með T160LB

Reglubundið eftirlit felur í sér að þrífa veltur og skynjara, fjarlægja límleifar og athuga öryggi. Að halda vélinni og umhverfi hennar hreinu og þurru kemur í veg fyrir fóðrunartruflanir og skynjaravillur. Starfsmenn ættu að staðfesta læsileika og staðsetningu merkimiða í upphafi hverrar vaktar eða lotu og taka reglulega sýni úr framleiðslu til að tryggja áframhaldandi samræmi við merkingarkröfur.

Tæknilýsing

T160LB merkingarvél á myndbandi

▶

Hvað lítil merkingarvél breytir

• Alltaf á sama stað. ±1 mm í staðinn fyrir að miða með auganu, sem er það fyrsta sem viðskiptavinur sér þegar kassi er settur á hillu.
• Henni má koma fyrir á borði. 1100 × 1000 × 800 mm, þannig að hún kemst inn í pökkunarrými án þess að breyta línunni.
• 30 til 80 stykki á mínútu. 1800 til 4800 á klukkustund, sem er meira en manneskja nær að gera handvirkt allan daginn.
• Löng vara. Allt að 300 mm löng, sem er 50 mm meira en stærri A175LB tekur.
• Stór rúllur. Allt að 260 mm í þvermál á 75 mm kjarna, þannig að vélin gengur lengur milli rúlluskipta.
• Venjuleg innstunga. Um 765 W við 110 V eða 220 V. Engin þörf á þrýstilofti.

Útbúnaður

• Borðmerkingarvél fyrir flatar vörur, gerð TFLB160
• Merkingarhraði 30–80 stk./mín
• Nákvæmni merkingar ±1 mm
• Stærð merkimiða 6–250 mm á lengd, 20–160 mm á breidd
• Stærð vöru 40–300 × 40–200 × 0,2–100 mm
• Miðarúlla allt að 260 mm í þvermál, kjarni minnst 75 mm
• Stigamótoradrif
• Ferðastefna frá vinstri til hægri
• Merkimiðahaus stillanlegur lóðrétt og fram/aftur
• Rafmagn 110 V eða 220 V, 50–60 Hz, um 765 W
• Vél 1100 × 1000 × 800 mm, 130 kg
• 12 mánaða ábyrgð

Hvernig merking fer fram

1. Setjið rúlluna á inntakið, leiðið burðarfilmu yfir afskiljuplötu að uppvindu og stillið bremsuna þannig að borðinn haldist stramur.
2. Stillið hæð og fram/aftur stöðu haussins og staðsetningu merkimiðans á stjórnborði.
3. Raðið vörunum á færibandið meðfram leiðarvísum, hverja á eftir annarri.
4. Ljósnemi nemur vöruna, drifbúnaður gefur miðann út og afskiljuplatan afhendir hann.
5. Veltan þrýstir miðanum niður og varan fer merkt út úr vélinni.

Stillingar og viðhald

• Staðsetning merkimiða. Tíminn milli ljósnema og hauss ræður hvar miðinn lendir. Breytið í litlum skrefum og prófið á raunverulegri vöru.
• Spennan á borða. Bremsan og leiðarvölurnar halda burðarfilmunni stramri. Slakur borði veldur skökkum merkimiða.
• Hæð hauss. Stillið í samræmi við hæð vöru svo miðinn leggjist sléttur, ekki dregist yfir yfirborðið.
• Leiðarar fyrir vöru. Varan þarf að fara samsíða merkiborðanum, annars verður miðinn alltaf skakkur.
• Þrif. Fjarlægið pappírsleifar, hreinsið völur og rafmagnskassa með áfengi eða hlutlausu hreinsiefni og strjúkið ljósnema með mjúkum bursta. Aldrei nota súr hreinsiefni eða neitt sem rispar.
• Reglulegt eftirlit. Skiptið um öryggi þegar það eldist og spreyjið ryðvörn á stálið. Vélin þarf stofuhita, ekki raka eða gufu.
• Til að forðast algeng mistök skal staðfesta að allar vörur hafi flatt, stöðugt efra borð innan tilgreindra stærðarmarka og að merkimiðar passi bæði við vélina og yfirborð vörunnar. Athugið að leiðarar séu rétt stilltir til að koma í veg fyrir hliðarsveiflu og að miðarúlla sé sett inn með burðarfilmu stramri. Þegar skipt er um stærð merkimiða eða vöru, keyrið stutt prufulotu til að staðfesta stillingar áður en farið er í fulla framleiðslu.

Áður en þið pantið

Verðið er á þessari síðu. Merkingavél er valin eftir vöru og merkimiða, svo vinsamlegast athugið þetta áður en þið pantið:

• Stærð vöru. 40–300 mm löng, 40–200 mm breið og 0,2–100 mm há, með flatt efra borð.
• Stærð merkimiða. 6–250 mm langur og 20–160 mm breiður. Fyrir miða allt að 175 mm breiðan veljið A175LB.
• Afköst. 30–80 stykki á mínútu, sem er 1800 til 4800 á klukkustund. Fyrir hraðari línu merkir A175LB 40 til 120 á mínútu.
• Borðið. 1100 × 1000 × 800 mm og 130 kg, borðið þarf að bera vélina og standa stöðugt.
• Rúllustærð. Allt að 260 mm í þvermál á kjarna sem er að minnsta kosti 75 mm. Pantið merkimiða sem passa.
• Afhending. Vélin kemur í kassa sem er 126 × 92 × 74 cm, brúttóþyngd 150 kg.

T160LB borðmerkingarvél: val og samþætting

Áður en þið veljið T160LB, farið yfir framleiðslumarkmið, stærðir vöru og merkimiða, og laust vinnupláss. Skilgreinið fjölda merktrar eininga á klukkustund út frá raunverulegum framleiðslugögnum, þar með talið markmið á vakt og skipti milli vara. Veljið vél með nægri afkastagetu til að mæta aukningu, inngripum starfsmanna og skiptum á merkimiðarúllum. Staðfestið að allar núverandi og fyrirhugaðar vörutegundir passi innan stærðarmarka vöru og merkimiða til að forðast sérsmíði eða tvær vélar í rekstri. Fyrir vörur utan tilgreindra marka, skoðið aðra gerð.

Setjið vélina á stífan, sléttan flöt sem þolir þyngd og stærð hennar. Tryggið gott aðgengi fyrir áfyllingu, tæmingu og viðhald. Notið í hreinu, þurru rými með stöðugu hitastigi og lágmarks titringi. Tryggið staðlað riðstraumsrafmagn og góða jörðun fyrir öryggi og stöðugleika merkjasendinga. Haldið birgðum af viðeigandi þrýstinæmum merkimiðum og helstu slitahlutum til að lágmarka niður í tíma.
