Brettavafningsvél með armi SMARTWRAP-RA1000 vafnihæð 200 cm

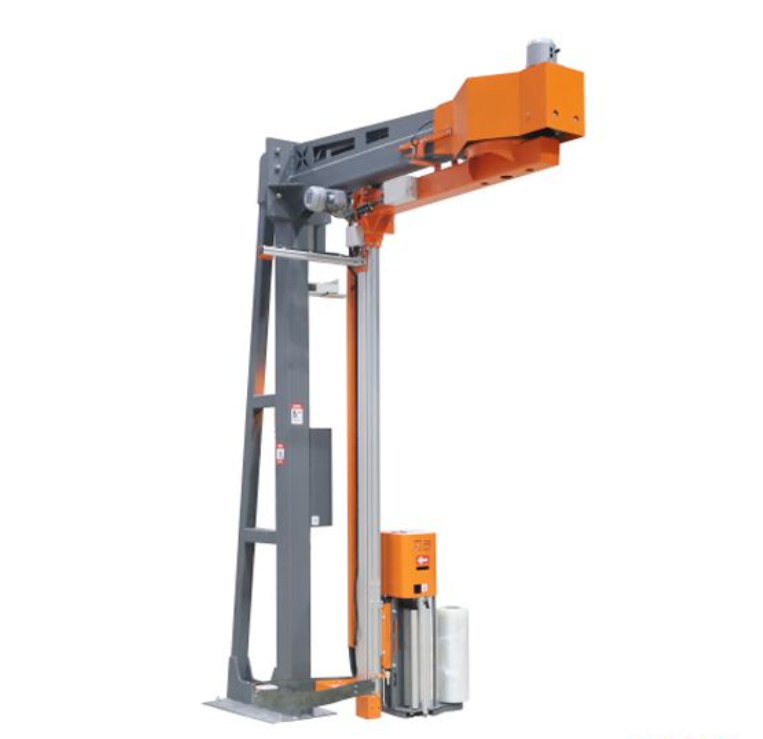

Brettavafningsvél með snúningsarmi SMARTWRAP RA1000

RA1000 er brettavafningsvél með snúningsarmi: vörubrettið stendur kyrrt á gólfinu og armurinn snýr filmuvagninum í kringum það. Þetta hentar háum, þungum eða óstöðugum hlössum sem ekki má snúa.

Vélin vefur vörubretti allt að 1,2 × 1,2 m og allt að 2000 mm á hæð, með fyrirstrekktri filmu um 250 %; armurinn snýst á 3–12 sn./mín, stillanlegt.

Ljósnemi finnur topp hlassins, filmuvagninn vefur botninn, fer upp, vefur toppinn og fer svo niður aftur. Filman er fest og klippt með höndunum.

Stýring er með PCB-töflu og X-Line snertiskjá, knúin 220 V, 50/60 Hz. Vélin er 2,68 × 1,1 × 3,1 m að stærð og vegur 600 kg.

Tæknilýsing

Hvað brettavafningsvél með armi gerir

• Farmurinn stendur kyrr. Arminn snýst, ekki vörubrettið, þannig að háir og óstöðugir farmar hristast ekki.
• Enginn snúningsdiskur, engin rampur. Brettatjakkur eða lyftari setur vörubrettið beint á gólfið undir arminn.
• Minna af filmu. 250 % forstrekkja nýtir strekkifilmu betur á hvert bretti.
• Finnur sjálf hæðina. Ljósmyndaskynjari nemur topp farmsins.

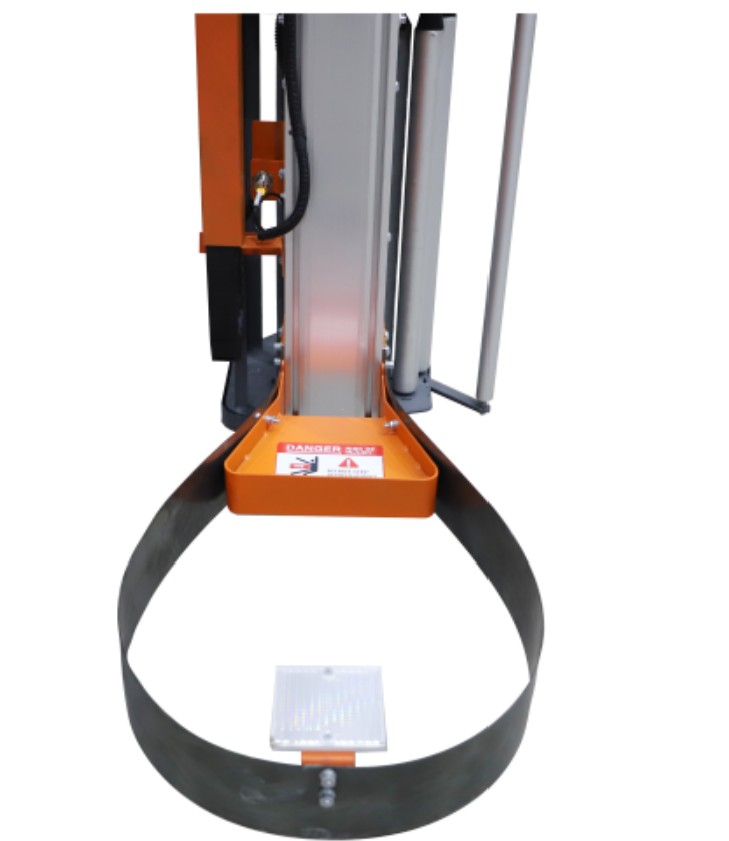

• Örugg í notkun. Neyðarstöðvun og árekstrarvörn undir filmuvagni.
• 25–30 bretti á klukkustund. Fer eftir farmi og vafningarforriti.

Armur, filmuvagn og stjórnbúnaður

• Brettavafningsvél með armi, vörubretti stendur á gólfi
• Vörubretti allt að 1,2 × 1,2 m, vafnihæð allt að 2000 mm
• Forstrekkja 250 %, filma 500 mm breið, rúlla allt að 250 mm
• Snúningshraði arms 3–12 sn./mín., stillanlegt
• Allt að 25–30 vörubretti á klukkustund
• Ljósnemi fyrir hæð farms, stillanlegur vafningarþrýstingur

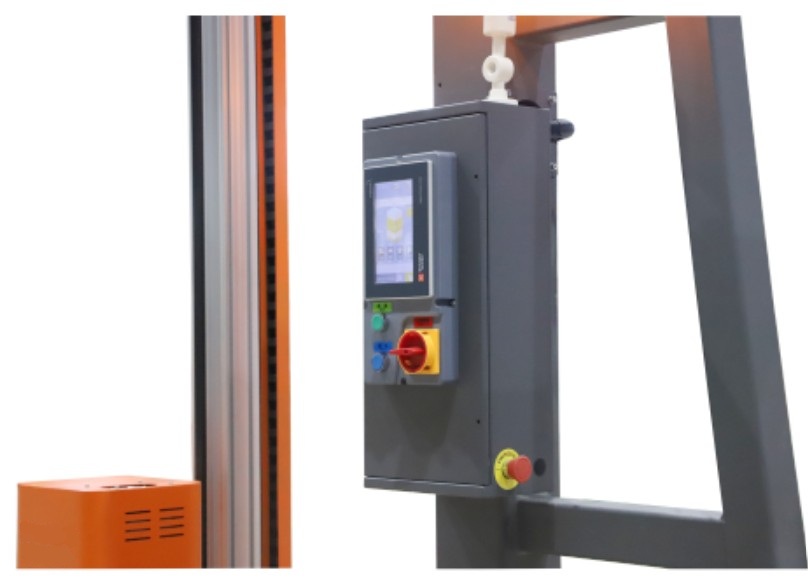

• PCB stýring, X-Line snertiskjár

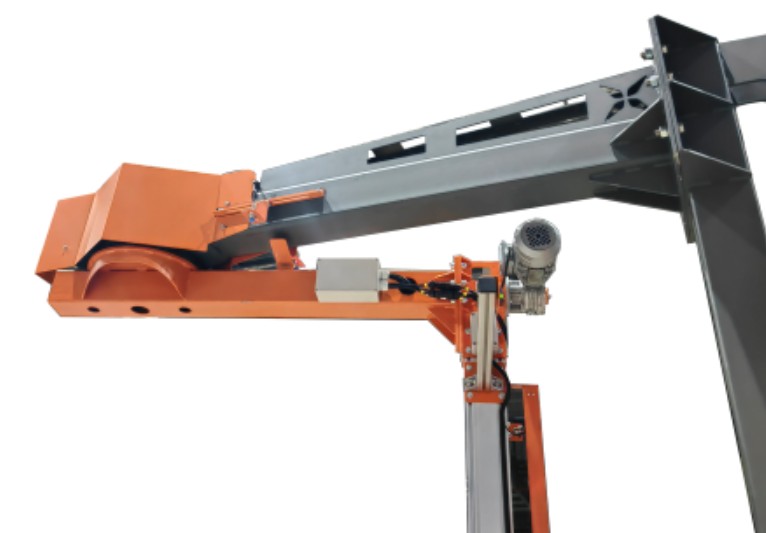

• Snúningslegubúnaður fyrir arm, beltadrif á vagninum
• SICK, Autonics og OMRON skynjarar, Schneider rofabúnaður
• 220 V, 50/60 Hz, vél: 2,68 × 1,1 × 3,1 m, 600 kg

Hvernig á að nota RA1000

1. Setjið filmurúlluna á vagninn og þræðið filmuna eins og teikningin á vagninum sýnir, festihliðin snýr að farmi.
2. Setjið vörubretti á gólfið undir arminn með brettatjakki eða lyftara og yfirgefið svæðið.
3. Bindið endann á filmunni við vörubretti.
4. Veljið forrit á snertiskjánum og ræsið: armurinn snýst og vagninn vefur upp og niður.
5. Þegar armurinn stöðvast í upphafsstöðu, skerið filmuna af með höndunum og fjarlægið vörubrettið.

Stillingar og viðhald

• Vafningarþrýstingur. Stillanlegur á snertiskjá: herðari fyrir þungan farm, lausari fyrir létta kassa.
• Umferðir neðst og efst. Stillið á snertiskjá svo grunnur og toppur brettisins festist við farminn.
• Öryggi. Athugið neyðarstöðvun og árekstrarhlíf daglega, enginn má standa undir arminum.
• Hreinsun. Þurr klútur eða hlutlaust hreinsiefni, aldrei leysiefni eða bensín.
• Vagnahjól. Ef filman rennur, hreinsið hjólin með áfengi.
• Smurning og eftirlit. Smyrjið keðjur og legur, skoðið beltið í súlunni og snúningslegu armsins samkvæmt viðhaldsáætlun.

Val og uppsetning á SMARTWRAP RA1000 brettavafningsvél með armi

Gakkið úr skugga um að ekkert sé fyrir ofan vélina og að gólfið sé slétt og geti borið þyngd hennar.

Til að forðast niðurtíma, haldið öllum skynjurum hreinum af ryki og óhreinindum. Ef vélin er tengd við pökkunarlínu, skipuleggið vinnuflæðið þannig að hægt sé að koma með og fjarlægja vörubretti án þess að fara yfir hreyfingarleið armsins.

Áður en þið pantið

Verðið sést á þessari síðu. Nokkur atriði ráða því hvort vélin hentar ykkar vörubrettum: athugið þau áður en þið pantið, eða sendið okkur upplýsingarnar og við förum yfir þær með ykkur.

• Ykkar vörubretti. Allt að 1,2 × 1,2 m og 2000 mm á hæð.
• Filma. Strekkifilma 500 mm breið, á rúllum allt að 250 mm í þvermál.
• Pláss. 2,68 × 1,1 m gólf og 3,1 m lofthæð, auk brautar armsins kringum vörubrettið.
• Rafmagn. 220 V, 50/60 Hz.
• Þyngd. Vélin vegur 600 kg.
