Hvernig kassasamsetningarvél vinnur í pökkunarlínu

Kassasamsetningarvél tekur flata kassaeyðu og myndar úr henni opinn kassa með lokuðum botni. Fram- og afturflipar botnsins eru lokaðir fyrst, síðan hliðaflipar. Kassinn er þannig tilbúinn til fyllingar.

AUTOBOX og AUTOBOX10 líma botninn eftir að fliparnir hafa verið brotnir saman. FLEX BOX brýtur og heldur aðeins botnflipunum, og kassalokunarvélin límir topp og botn eftir fyllingu. Kassasamsetningarvélin stendur fremst í pökkunarlínunni, áður en kemur að fyllingu og lokun.

Vélin opnar flata, brotna kassaeyðu í ferkantað rör og lokar botninum; toppurinn er opinn fyrir fyllingu. Ef kassar eru myndaðir með höndunum þarf að brjóta og líma botnflipana fyrir hverja fyllingu; kassasamsetningarvél tekur þetta skref af pökkunarborðinu.

Í pökkunarlínu er venjulega röðin: mynda kassa, fylla hann, loka og líma toppinn, síðan merkja, binda eða stafla kassanum á vörubretti.

Allar þrjár vélarnar í þessum flokki vinna með venjulega kassa sem eru afhentir flatt, með hliðarsamskeyti þegar límt hjá framleiðanda og fjóra botnflipa. Vélin opnar flata rörið og lokar botninum, en hún gerir ekki hliðarsamskeytið.

Hvernig botninum er lokað mótar pökkunarlínuna. Kassi með límdum botni úr AUTOBOX eða AUTOBOX10 getur farið áfram á færibandi til fyllingar, því límbandið heldur flipunum lokuðum í flutningi. Kassi úr FLEX BOX hefur aðeins brotna og haldna botnflipa, svo hann er fylltur á vélinni og fer beint í kassalokunarvél eftir fyllingu.

Sjálfvirkar kassasamsetningarvélar: AUTOBOX og AUTOBOX10

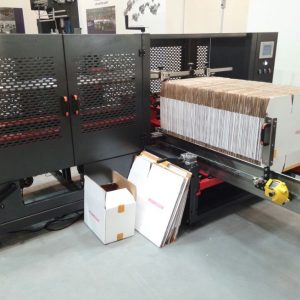

AUTOBOX tekur kassaeyður af hallandi eða láréttu vinnuborði. Sog dregur eina eyðu í einu inn í vélina, sem opnar hana, brýtur botnflipa og límir botninn. Hún vinnur allt að 16 kassa á mínútu, eftir stærð kassa. Hún er með Siemens PLC með snertiskjá og er stillt á stærð kassans fyrir keyrslu. Hún notar BOPP eða pappírs límband, 48 mm að staðaldri.

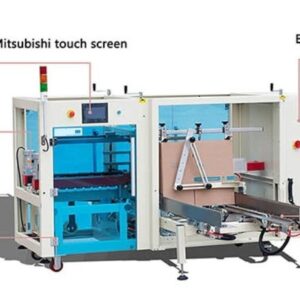

AUTOBOX10 tekur kassaeyður úr magasíni með sogskálum. Hún myndar 10–15 kassa á mínútu. Snertiskjárinn býður sjálfvirkan og handvirkan ham og geymir allt að 10 kassastærðir. Servómótor stillir breidd kassans; leiðarar, beltin og sogskálar eru stillt handvirkt. Hún límir botninn með 50 eða 60 mm límbandi, 75 mm eftir pöntun.

Með AUTOBOX staflar þú flötum kassaeyðum á vinnuborðið. Hallandi borðið tekur um 80 tvöfaldar bylgjupappaeyður, lárétta borðið um 150. Ef þú notar þynnri pappa komast fleiri eyður fyrir í staflanum.

Hún tekur kassa sem eru 250–530 mm að lengd og 150–400 mm að breidd. Límbandshausar fyrir 60 eða 72 mm límband eru sérsmíðaðir eftir pöntun.

AUTOBOX10 brýtur fram-, aftur- og hliðaflipa botnsins og límir svo botninn. Vélin ýtir mynduðum kassa út á beltin; í handvirkum ham vinnur hún skref fyrir skref.

Stærðarsvið kassanna sem AUTOBOX og AUTOBOX10 taka skarast að hluta en eru ekki eins. Til dæmis passar kassi sem er mjórri en 200 mm aðeins í AUTOBOX, sem byrjar við 150 mm breidd. Kassi sem er styttri en 250 mm passar aðeins í AUTOBOX10, sem byrjar við 200 mm lengd.

Báðar vélarnar, AUTOBOX og AUTOBOX10, vinna svo lengi sem til eru kassaeyður á borðinu eða í magasíni. Verkefni starfsmanns er að fylla á eyðurnar tímanlega svo línan haldi áfram. Á AUTOBOX10 er hægt að stilla teljara sem stöðvar vélina eftir ákveðinn fjölda kassa. Til dæmis ef þú þarft að pakka ákveðnu magni, stöðvast vélin sjálfkrafa þegar fjöldanum er náð. Með því að ýta á Hreinsa heldur vélin áfram fyrir næstu lotu.

AUTOBOX10 hefur handvirkan prófunarham þar sem hver ýting á skrefahnappinn keyrir eitt skref í hringnum: taka kassa, brjóta framflipa, brjóta afturflipa, brjóta hliðaflipa, ýta kassa út og endurstilla. Einnig er til ‘opna kassa’ aðgerð sem myndar einn kassa. Eftir stærðarbreytingu má nota þessa aðgerð til að mynda einn kassa og athuga hann áður en sjálfvirk keyrsla hefst. Athugaðu að hornin séu ferköntuð, flipar lokaðir og límbandið í miðju.

Á AUTOBOX10 slærðu inn raunverulega breidd kassans fyrir hvert geymt kassanúmer. Þegar þú velur kassanúmer færist servóinn í þá breidd. Miðpunktur færibandsins fyrir þessa mælingu er stilltur í verksmiðju og honum er ekki breytt.

Samanburður á kassasamsetningarvélum eftir gerð, stærð og hraða

Taflan hér að neðan ber saman kassasamsetningarvélar eftir gerð, stærðarsviði kassa, fjölda kassa á mínútu, hvernig eyðurnar eru gefnar inn og hvernig botninum er lokað. Notið hana til að sjá hvaða vél hentar þínum þörfum.

Til að nota samanburðartöfluna, byrjaðu á að skoða stærðarsvið kassanna fyrir hverja vél til að sjá hvaða vél tekur þína kassa. Skoðaðu svo fjölda kassa á mínútu til að passa hraða við þína pökkun. Síðustu tveir dálkar sýna hvernig eyðurnar eru gefnar inn (af starfsmanni, af vinnuborði eða úr magasíni) og hvort vélin límir botninn eða hvort það er gert í kassalokunarvél. AUTOBOX og AUTOBOX10 eru vélarnar sem líma botninn.

FLEX BOX hálfsjálfvirk kassasamsetningarvél: starfsmaður og vél vinna saman

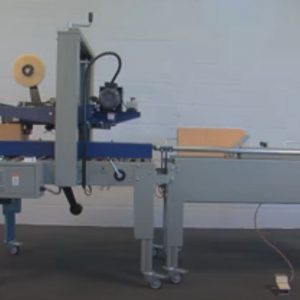

Með FLEX BOX tekur starfsmaður flata öskju úr hillu, opnar hana og lokar fram- og afturbotnflipum þegar öskjunni er komið fyrir á vélinni. Tveir loftsívalningar fella niður vinstri og hægri botnflipa og halda botninum lokuðum á meðan starfsmaðurinn fyllir öskjuna.

Ýtt er á hnapp eða stigið á fótrofa til að ýta fylltri öskju inn í kassalokunarvél, sem límir topp og botn. FLEX BOX nær 6–7 öskjum á mínútu með starfsmanni við hverja öskju. Hæð vinnuborðs er stillanleg frá 700 upp í 800 mm.

Þegar öskjan er komin á vélina stendur hún þar á meðan starfsmaðurinn fyllir hana. FLEX BOX er bæði samsetningar- og fyllistöð. Eftir fyllingu lokar starfsmaður toppflipum með höndunum.

Stillið vinnuborðshæð eftir kassalokunarvél og starfsmanni. Lengd öskju er stillt með því að færa öskjumatarann með stillihnúðnum. Á vörusíðu er hálfsjálfvirk kassalokunarvél tilgreind sem sú sem vinnur með FLEX BOX.

FLEX BOX er fyllt á meðan öskjan stendur á vélinni, þannig að afköstin 6–7 öskjur á mínútu innihalda tíma fyrir opnun, ísetningu, fyllingu, lokun toppflipa og að ýta öskjunni inn í lokunarvélina. Hver askja tekur því um 9 til 10 sekúndur frá upphafi til enda. Ef varan sem á að pakka er ekki tilbúin við höndina, minnka afköstin þar sem ekki er hægt að hefja næstu öskju fyrr en sú fyrri er farin af vélinni.

Stillir á loftsíu ræður hraða ýtunnar sem færir fyllta öskju inn í lokunarvélina. Ýtan þarf að ýta öskjunni ákveðið inn, án þess þó að hreyfa innihaldið. Áður en byrjað er að vinna þarf FLEX BOX að standa slétt á stöðugu undirlagi með læstum hjólum og hlífar á sínum stað. Ef vélin stendur skakkt við kassalokunarvélina fer öskjan inn á ská.

Öskjustærðir, límbandsbreiddir og stærðarbreytingar

Til að velja rétta vél þarf að mæla minnsta og stærsta öskju sem pakkað er, bæði lengd, breidd og hæð. Berið þessar tölur saman við stærðarbilið: AUTOBOX tekur öskjur 250–530 mm að lengd og 150–400 mm að breidd, en AUTOBOX10 nær yfir 200–500 mm að lengd, 200–400 mm að breidd og 150–350 mm að hæð. Fyrir FLEX BOX skal skoða öskjustærðir á vörusíðu hennar.

Fyrir AUTOBOX10 þarf einnig að athuga tvær summur: lengd plús breidd má ekki fara yfir 900 mm og helmingur breiddar plús hæð má ekki fara yfir 550 mm. Athugið báðar summur fyrir stærstu öskjuna.

Val á límbandi er ákveðið við pöntun. AUTOBOX notar BOPP eða pappírsband, 48 mm að staðli, með 60 eða 72 mm límbandsheddum eftir pöntun. AUTOBOX10 tekur 50 eða 60 mm límbönd, 75 mm fæst eftir óskum.

Stærðarbreyting á AUTOBOX10 er gerð með því að velja geymda öskjunúmerið á snertiskjá. Servómótor stillir breiddina, en leiðarar, beltin og sogskálar eru stillt handvirkt. Hægt er að vista allt að 10 öskjustærðir. AUTOBOX er stillt á öskjustærð fyrir hverja keyrslu og hægt að smíða fyrir aðrar stærðir ef þarf. Hópið pantanir eftir öskjustærð til að fækka stærðarbreytingum. Athugið alltaf hvort kassalokunarvélin sem tekur við öskjunum ræður við allar stærðir sem eru í notkun.

Berið stærðarbilið saman við samsetta öskju, ekki flata hráöskju. Í handbók AUTOBOX10 er beðið um að staðfesta stærð öskju eftir samsetningu áður en stillingar eru gerðar.

Stærðarbreyting á AUTOBOX10 fylgir föstu verklagi: setjið servó í núll, veljið öskjunúmer, stillið belti, stillið brautir á magasíni, hæð öskjuhaldara, hæð þrýstileiðaraplötu, staðsetjið samsetningarstöng, stillið samsetningarhaldara, stillið sogskálar og að lokum ýtustöng. Sogskálar eru stilltar eftir beltum, brautum, höldurum og stöngum, þar sem staðsetning þeirra ræðst af þessum stillingum. Þegar farið er úr stærri í minni öskju skal færa sogskálahaldara niður, þar sem þrýstileiðari kemst annars ekki fyrir. Fyrir stóra öskju skal draga ýtustöng út án þess að hún snerti sogskálahaldara. Engin vélanna stillir sig sjálf fyrir hverja öskju. Ef mismunandi öskjustærðir eru notaðar á sama tíma þarf að endurstilla fyrir hverja stærð.

Val á hálfsjálfvirkri eða sjálfvirkri kassasamsetningarvél

Hálfsjálfvirk kassasamsetningarvél eins og FLEX BOX hentar minni afköstum eða tíðari stærðarbreytingum, þar sem starfsmaður vinnur við hverja öskju.

Sjálfvirk kassasamsetningarvél eins og AUTOBOX eða AUTOBOX10 setur saman og límir hverja öskju á sama hátt, þannig að starfsmaðurinn fyllir aðeins á hráöskjur. Þessar gerðir henta stöðugri vinnslu. Fyllingin ræður hraða línunnar: ef kassasamsetningarvélin framleiðir fleiri öskjur en hægt er að fylla, myndast biðröð. Allar þrjár vélarnar eru stillanlegar fyrir öskjustærðir innan síns sviðs.

Til að velja rétta vél þarf að telja fjölda öskja sem eru pakkaðar á annasamasta klukkutíma og fjölda starfsmanna sem eru til taks. Berið þessar tölur saman við afköstin í töflunni.

Rými er einnig þáttur. AUTOBOX er 3045 × 1855 × 1300 mm með hallandi vinnuborði og 3045 × 2444 × 1300 mm með láréttu borði. AUTOBOX10 er 2020 × 2080 × 1396 mm. Gætið þess að hafa nægt rými í kringum vélina fyrir áfyllingu og viðhald.

Reiknið út tíma á hverja öskju til að athuga hvort fyllingar- og lokunarskrefin nái að fylgja eftir. Á AUTOBOX10 þýða 10–15 öskjur á mínútu að ein öskja kemur út á 4 til 6 sekúndna fresti. Þetta er sá hraði sem opnar, botnlímbundnar öskjur koma til fyllingar.

Með FLEX BOX opnar, fyllir og sendir einn starfsmaður hverja öskju í lokunarvélina. Með AUTOBOX eða AUTOBOX10 er samsetning aðskilin frá fyllingu. Skipuleggja þarf hver fyllir á hráöskjur og hvar opnar öskjur bíða fyllingar.

Sjálfvirk kassasamsetningarvél þarf starfsmann sem getur stillt hana rétt. Á AUTOBOX10 fylgir stærðarbreyting ákveðnu verklagi samkvæmt handbók. Stillingar á sívalningum og lofti eru aðeins fyrir þjálfað starfsfólk.

Hráöskjur, slitahlutir og stillingar kassasamsetningarvéla

Kassasamsetningarvél þarf flatar, þurrar hráöskjur. Skakkar eða rakar öskjur eru illa teknar, opnast skakkt eða festast í vél. Geymið hráöskjur flatar, þurrar og ekki á gólfi. Sogskálar halda hráöskju með lofttæmi. Slitnar eða óhreinar sogskálar missa grip; skoðið þær reglulega á AUTOBOX og AUTOBOX10.

Á AUTOBOX10 eiga beltin aðeins að snerta hliðar samsettrar öskju. Ef þau eru of þétt aflagast öskjan. Ef þau eru of laus færist öskjan ekki út. Þrýstiplatan á að vera um 5 mm yfir öskjunni. Sé hún röng getur límbandið á botni orðið með glufu eða öskjan ekki farið út úr vél. Sljótt blað í límbandsheddi gefur ójafnan skurð.

Framleiðandi AUTOBOX mælir með að hafa varasogskálar tiltækar.

Ef aðalloftstillir á AUTOBOX10 heldur ekki þrýstingi er loftinntak of veikt og sogskálarnar ná ekki að taka upp hráöskju. Blað og gormar í límbandsheddi eru slitahlutir á AUTOBOX.

Á AUTOBOX10 eru brautir í magasíni stilltar þannig að um 5 mm bil sé á milli flatrar öskju og hliðarleiðaraplötu. Þetta bil gerir öskjunni kleift að renna auðveldlega þegar sogskálar taka hana. Of þröngar brautir halda öskjunni eftir í magasíni.

AUTOBOX10 tekur upp öskjuna á breiðari hlið, með ytri brún hverrar sogskálar um 15–20 mm frá brún öskju. Stillið þær eftir brautum, höldurum og staðsetningarstöngum, annars mistekst upptakan.

Mótunarstoð AUTOBOX10 er stillt eftir lengd kassans. Ef hún er ekki rétt stillt getur kassinn komið út afmyndaður, í demantslögun, skemmdur eða festast í vélinni. Alltaf skal ganga úr skugga um að samsettur kassi sé ferkantaður áður en keyrsla hefst. Þykkt pappans hefur einnig áhrif á hvernig kassinn mótast. Hnúðarnir á strokkunum stilla hraða ýtingar og endurkomu, en þetta er aðeins fyrir þjálfað starfsfólk og aðeins eftir að mótunarstaða og skynjarar eru rétt stilltir. AUTOBOX er afhent með varablaði, varafjöðrum fyrir límbandshaus, skrúfum og handverkfærum, svo hægt sé að skipta um fyrsta blað eða fjöður án þess að bíða eftir varahlutum.

Hvað ræður verði kassasamsetningarvélar

Verð kassasamsetningarvélar ræðst af því hvort hún er hálfsjálfvirk eða sjálfvirk, hvort hún límir botninn, gerð vinnuborðs, límbandshausar og kassastærðir sem eru sérsmíðaðar. Rekstrarkostnaður felur í sér límbönd, þrýstiloft og slitahluti eins og sogskálarnar, blað og gorm í límbandshaus og beltið.

FLEX BOX notar ekki límband sjálf, þar sem límböndun fer fram í kassalokunarvél eftir fyllingu. Á vörukortunum er hnappurinn Fá tilboð fyrir verðtilboð, til dæmis fyrir samsetningarvél ásamt kassalokunarvél, og hnappurinn Bæta í fyrirspurn til að safna nokkrum vörum í eina beiðni.

Hjá AUTOBOX er hægt að sérpanta hærra vinnuborð eða að kassaeyður séu settar inn frá vinstri í stað hægri. Ef þið þurfið slíkt, setjið það með í sömu fyrirspurn og vélin.

Með FLEX BOX er kassalokunarvél strax á eftir hluti af setti, þar sem botninn er aðeins límdur á því stigi. Með AUTOBOX eða AUTOBOX10 er hægt að loka toppnum með kassalokunarvél sem þú átt fyrir, svo lengi sem hún tekur sömu kassastærðir. Slitahlutir í AUTOBOX eru fleiri en sogskálar og límbandshaus: framleiðandinn telur einnig lofttæmisgjafa, strokka, línulegar legur og lokar.

Þrýstiloft, rafmagn og öryggi við vinnu með kassasamsetningarvélar

Allar þrjár kassasamsetningarvélar þurfa þrýstiloft og rafmagn. FLEX BOX gengur fyrir 220 V, 50 Hz, 600 W. AUTOBOX notar 220 V einfasa, 50/60 Hz, 400 W. Lofteiningin þarf umhirðu: tæmið vatn úr loftsíu reglulega. Slökkvið á rafmagni og lofti áður en unnið er við kassasamsetningarvél. Ekki vera með lausar ermar, bindi, hringi eða úr við vél með beltum og hreyfanlegum örmum.

AUTOBOX10 byrjar sjálfvirka lotu aðeins eftir að servó hefur farið í núll og strokkarnir eru í upphafsstöðu. FLEX BOX stöðvast ef stjórnborð er opnað á meðan hún er í gangi. Drifkeðja í botni FLEX BOX er smurð vikulega og boltar og skrúfur eru reglulega yfirfarnir.

FLEX BOX notar þrýstiloft fyrir strokka á flipum og ýtara, AUTOBOX og AUTOBOX10 fyrir strokka og sogtöku. Skipuleggðu loftlínu að pökkunarstað.

AUTOBOX10 stöðvast sjálfkrafa þegar kassateljarinn nær stilltu magni. Með því að ýta á Hreinsa heldur hún áfram. Stillingar á loftlokum eru aðeins fyrir þjálfað starfsfólk.

Viðhald á AUTOBOX10 felur í sér þrif, smurningu hreyfanlegra hluta, athugun á loftþrýstingi og skoðun á sogskálum og beltum vegna slits.

Í AUTOBOX kemur lofttæmi fyrir sogskálar frá lofttæmisgjafa sem gengur fyrir þrýstilofti. Ef loftið er veikt sést það á því að kassar eru ekki teknir upp, eins og einnig er varað við í handbók AUTOBOX10.

AUTOBOX hefur IP54 rafmagnsvörn, sem þýðir að hún er varin gegn ryki og skvettuvatni. Hávaðastig hennar er allt að 75 dB.

Áður en stillingar eru gerðar á AUTOBOX10 skal slökkva á rafmagni, aftengja loft og fjarlægja allt af, undir og í kringum vélina. Ef einstaklingur festist í hreyfanlegum hluta eins og belti, skal fyrst slökkva á rafmagni og síðan losa viðkomandi. FLEX BOX er tengd í innstungu, ekki föst í rafkerfi. Rafmagnsrofi hennar er slökktur áður en hún er tengd og neyðarrofi prófaður þegar loft er tengt. Kennsluskjár fyrir stöðustillingar AUTOBOX10 er bakvið innskráningu. Geymið innskráningu hjá ábyrgðarmanni.

Gátlisti áður en kassasamsetningarvél er pöntuð

Áður en kassasamsetningarvél er pöntuð skal athuga kassastærðir: lengd, breidd, hæð, minnsta og stærsta. Vita þarf fjölda kassa á klukkustund á álagstímum, hversu margar stærðir eru notaðar og hversu oft þær eru breyttar. Athugaðu breidd límbands sem þú notar, þrýstiloft og rafmagn á pökkunarstað og pláss fyrir vélina.

Ákveddu flæðisstefnu og hæð borða og færibanda. Kassalokunarvél á eftir kassasamsetningarvél þarf að taka sömu kassastærðir. Rúllufæriband á milli kassasamsetningarvélar, fyllingarstaðar og kassalokunarvélar flytur opna kassa. Þessir þættir hjálpa til við að velja vél sem hentar pökkunarlínunni.

Teldu fjölda kassa sem þarf að pakka á klukkustund á álagstímum. Ákveðið hvort þið viljið starfsmann við vélina, eins og með FLEX BOX, eða hvort þið þurfið sjálfvirka vél eins og AUTOBOX eða AUTOBOX10.

Hafðu flæðisstefnu í huga. AUTOBOX tekur kassaeyður inn hægra megin og sendir kassa út til vinstri samkvæmt staðli. Hægt er að sérpanta gagnstæða stefnu.

Samræmdu hæðir búnaðar: vinnuborð FLEX BOX er stillanlegt frá 700 til 800 mm, AUTOBOX er 650 mm sem staðal og allt að 1000 mm sérsmíðað, AUTOBOX10 er 650 mm. Veldu límbandsbreidd við pöntun. AUTOBOX er skilgreind fyrir -10 til 40 °C og raka allt að 98 prósent, svo athugaðu hvort sendingarsvæðið þitt sé innan þessara marka.

Ef nýja vélin á að vinna með kassalokunarvél sem þú átt fyrir, tilgreinið gerð og vinnuhæð þeirrar vélar í fyrirspurnina. Þá er hægt að bera saman kassastærðir og hæðir við báðar vélar.

Algengar spurningar um kassasamsetningarvélar

Hvaða kassasamsetningarvélar líma botn kassans?

AUTOBOX og AUTOBOX10 líma báðar botn kassans eftir að flipar eru brotnir saman. FLEX BOX límir ekki botninn; hún brýtur og heldur aðeins flipunum.

Þurfa þessar kassasamsetningarvélar þrýstiloft?

Allar þrjár kassasamsetningarvélar í þessum flokki þurfa þrýstiloft til að starfa. Það er nauðsynlegt fyrir aðgerðir eins og sog, brot á flipum eða drif á ýtara.

Hversu marga kassa á mínútu getur hver kassasamsetningarvél gert?

FLEX BOX gerir 6–7 kassa á mínútu með starfsmanni. AUTOBOX10 gerir 10–15 kassa á mínútu. AUTOBOX gerir allt að 16 kassa á mínútu, eftir stærð kassa.

Getur ein kassasamsetningarvél tekið mismunandi kassastærðir?

Já, hver kassasamsetningarvél er stillanleg fyrir mismunandi kassastærðir innan síns sviðs. AUTOBOX10 geymir allt að 10 kassastærðir og notar servó til að stilla breidd. AUTOBOX er stillt á kassastærð fyrir keyrslu. FLEX BOX er stillanleg að kassastærð.
