Sjálfvirk límmiðavél A175LB – 40–120 stk/mín

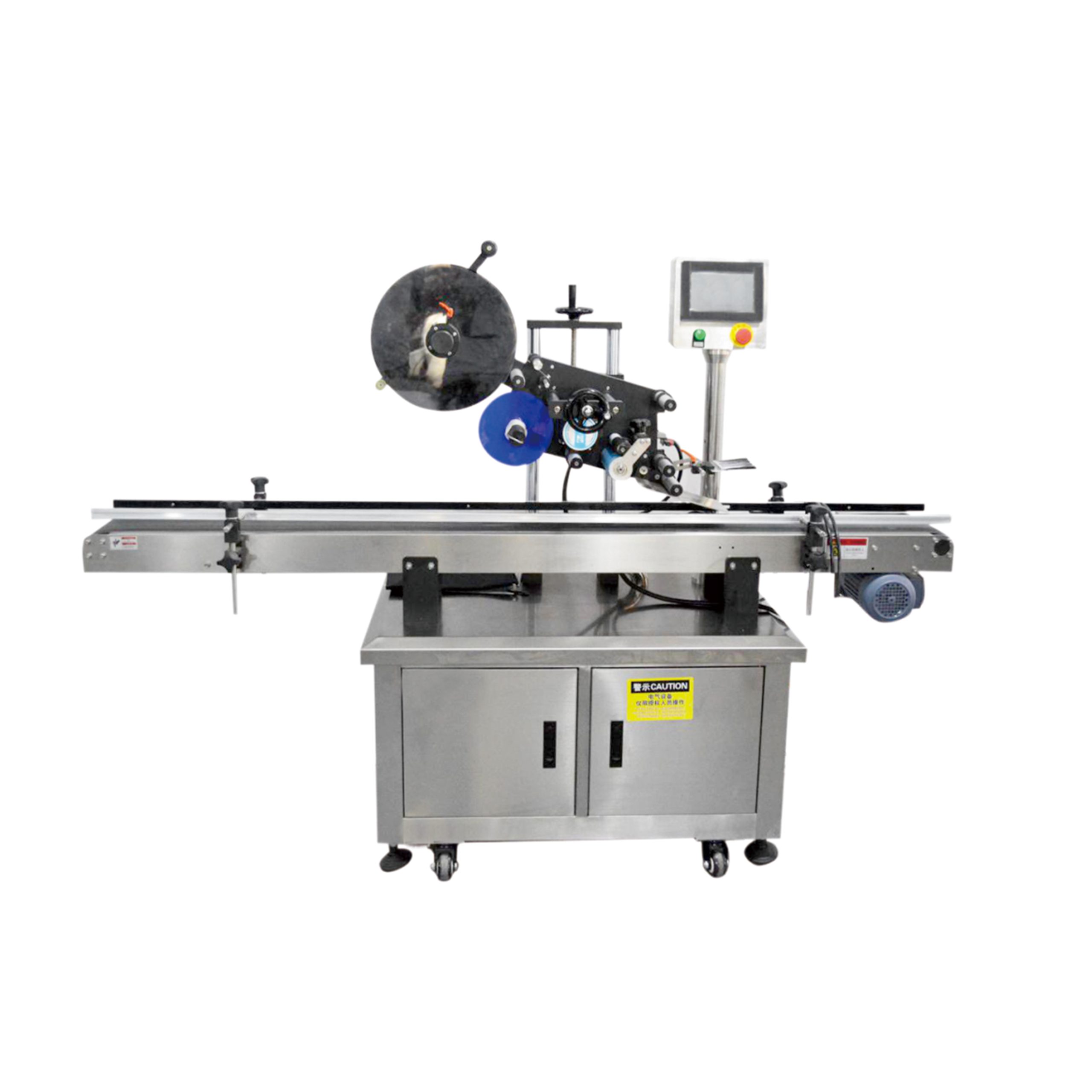

Sjálfvirk límmiðavél A175LB

A175LB er sjálfvirk límmiðavél fyrir sléttar yfirborðir. Varan er lögð á færibandið, vélin flytur hana að hausnum, nemur hana, losar límmiðann af burðarfilmu og þrýstir honum niður, og starfsmaðurinn leggur aðeins inn og tekur frá.

Hún límir 40 til 120 stykki á mínútu, sem er einn límmiði á hálfri sekúndu á hámarksafköstum, og heldur límmiðanum innan ±1 mm frá réttri staðsetningu.

Límmiðar geta verið 6 til 250 mm langir og 20 til 175 mm breiðir, og vörurnar 40 til 250 mm langar, 40 til 200 mm breiðar og 0,2 til 100 mm háar, allt frá flötum kortum upp í fulla kassa.

Færibandið og hausinn eru knúin af skrefmótor undir stjórn PLC, þannig að sama vegalengd endurtekur sig í hverri lotu. Vélin tekur 400 W úr 110 V eða 220 V innstungu og stendur 1500 × 650 × 1400 mm á gólfi.

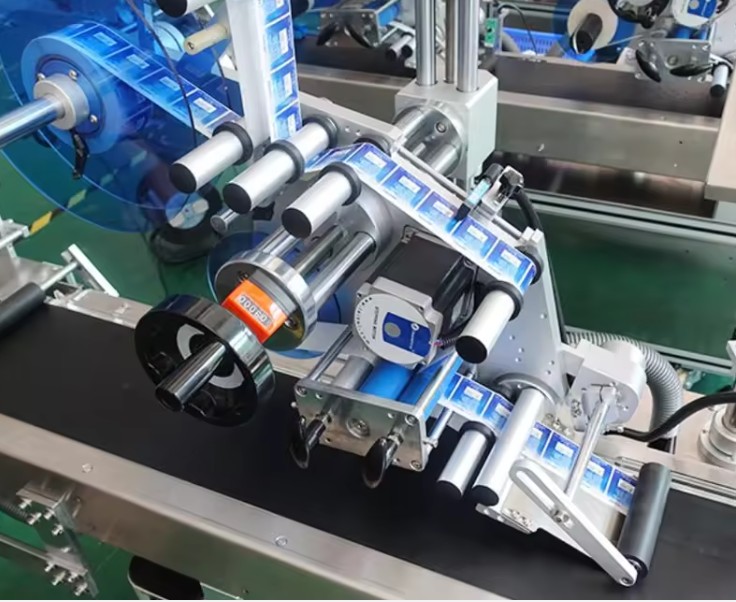

Sjálfvirk límmiðavél A175LB í framleiðslu

A175LB er notuð í framleiðslu, pökkun, flutningum og dreifingu þar sem sléttar vörur þurfa áreiðanlega límmiðasetningu. Hún hentar fyrir öskjur, bakka, umbúðahulstur og flata iðnaðarhluti sem falla innan tilgreindra stærðarmarka. Dæmigerð notkun er í matvæla-, lyfja-, neysluvöru- og rafeindapökkun, auk birgða- og rekjanleikamiðunar í dreifingarmiðstöðvum.

Vélin er hönnuð fyrir línulegar framleiðslulínur með vinstri-til-hægri flæði vöru. Hægt er að setja hana milli færibanda fyrir og eftir, og hún styður bæði lotu- og samfelldan rekstur. Lítið fótspor gerir auðvelt að koma henni fyrir þar sem gólfpláss er takmarkað.

Starfsmenn leggja vörur á færibandið og taka þær af eftir límmiðun. Kerfið krefst stöðugrar stefnu og staðsetningar vöru til að ná sem bestum árangri. Stillanlegar leiðir og staðsetningarbúnaður á haus tryggja nákvæmni og endurtekningaröryggi milli ólíkra vörutegunda. Starfsmaður fylgist með límmiðarúllu, athugar spennu og sannreynir límmiðasetningu meðan á framleiðslu stendur.

Tæknilýsing

A175LB límmiðavél í myndbandi

▶

Hvað sjálfvirk límmiðavél breytir

• Einn starfsmaður í stað þriggja. 40 til 120 stykki á mínútu er meira en hægt er að líma á með höndunum og vélin hægir ekki á sér undir lok vaktar.
• Hver límmiði á sama stað. ±1 mm, því vara er greind með ljósnema og límmiði dreginn með skrefmótor, ekki handvirkt.
• Límmiðar allt að 175 mm breiðir. Breiður límmiði með upplýsingum, strikamerki og heimilisfangi fer á í einni umferð.
• Frá korti upp í kassa. Vörur frá 0,2 til 100 mm á hæð fara í gegnum sömu vél; hausinn er stilltur upp og niður og fram og til baka.
• Hún þrýstir límmiðanum niður. Eftir að límmiði hefur verið settur á, þrýstir yfirborðsmekanismi honum niður þannig að engar blöðrur eða upphleypt horn myndast.
• Venjuleg innstunga. 400 W við 110 V eða 220 V. Ekkert þjappað loft og engin þriggja fasa tenging.

Útbúnaður

• Sjálfvirk flöt límmiðavél, AFLB175 módel
• Límmiðahraði 40–120 stk/mín
• Nákvæmni límmiðunar ±1 mm
• Stærð límmiða 6–250 mm á lengd, 20–175 mm á breidd
• Vöru stærð 40–250 × 40–200 × 0,2–100 mm
• Stigamótor knúinn áfram undir stjórn PLC
• Ferðastefna frá vinstri til hægri
• Merkjahöfuð stillanlegt lóðrétt og fram/aftur
• Veltivalur sem þrýstir límmiðanum niður
• Rafmagn 110 V eða 220 V, 50–60 Hz, 400 W
• Vélin 1500 × 650 × 1400 mm, 260 kg
• 12 mánaða ábyrgð

Hvernig límmiði er settur á

1. Setjið rúllu með límmiðum á inntakið, leiðið burðarfilmu yfir afskiljunarplötu að uppvindu og stillið bremsuna þannig að borðinn haldist stramur.
2. Stillið hæð og fram/aftur stöðu höfuðsins fyrir vöruna ykkar og stillið staðsetningu límmiðans á stjórnborðinu.
3. Raðið vörunum á færibandið meðfram leiðarvísum, hver á eftir annarri.
4. Ljósnemi nemur vöruna, drifmótor gefur límmiðann út og afskiljunarplatan leggur hann á vöruna.
5. Veltivalurinn þrýstir límmiðann niður og varan fer merkt út úr vélinni.

Stillingar og viðhald

• Staða límmiðans. Tíminn milli ljósnema og höfuðs ræður hvar límmiðinn lendir. Breytið honum í litlum skrefum og prófið á raunverulegri vöru.
• Spennan á borðanum. Bremsan og veltivalarnir halda burðarfilmunni stramri. Slakur borði veldur skökkum límmiða.
• Hæð höfuðs. Stillið hana við hæð vörunnar svo límmiðinn leggst sléttur niður, ekki dreginn á yfirborðið.
• Leiðarar fyrir vöru. Varan þarf að fara samsíða límmiðaborðanum. Ef það er ekki samsíða, lendir límmiðinn alltaf skakkt.
• Hreinsun. Fjarlægið pappírsleifar, hreinsið veltivalana og rafmagnskassann með áfengi eða hlutlausu hreinsiefni og strjúkið ljósnemalinsuna með mjúkum bursta. Aldrei nota súr hreinsiefni eða neitt sem rispar.
• Regluleg skoðun. Skiptið um öryggi þegar það eldist og úðið ryðvörn á stálhluta. Vélin þarf stofuhita, ekki raka eða gufu.

Áður en þið pantið

Verðið er á þessari síðu. Límmiðavél er valin eftir vöru og límmiða, svo athugið þetta áður en þið pantið:

• Stærð vöru. 40–250 mm löng, 40–200 mm breið og 0,2–100 mm há, með sléttu yfirborði að ofan.
• Stærð límmiðans. 6–250 mm langur og 20–175 mm breiður, á rúllu með burðarfilmu.
• Afköst. 40–120 stykki á mínútu, sem gerir 2400 til 7200 á klukkustund. Hafið svigrúm fyrir rúlluskipti.
• Pláss. 1500 × 650 × 1400 mm og 260 kg á gólfi, auk rýmis fyrir inntak og frátekt.
• Minni vél. Fyrir borð og hægari línu, T160LB límir 30 til 80 stykki á mínútu, er 800 mm á hæð og stendur á vinnuborði.
• Afhending. Vélin er send í kassa, 2,37 m³ og 280 kg brúttó.
