Sjálfvirk bindivél með færibandi – HIPO ULTRA-B, 220V, fyrir PP bindiborða breidd 5–6 mm, þykkt 0,5–0,8 mm, rammi – breidd 850 mm, hæð 800 mm

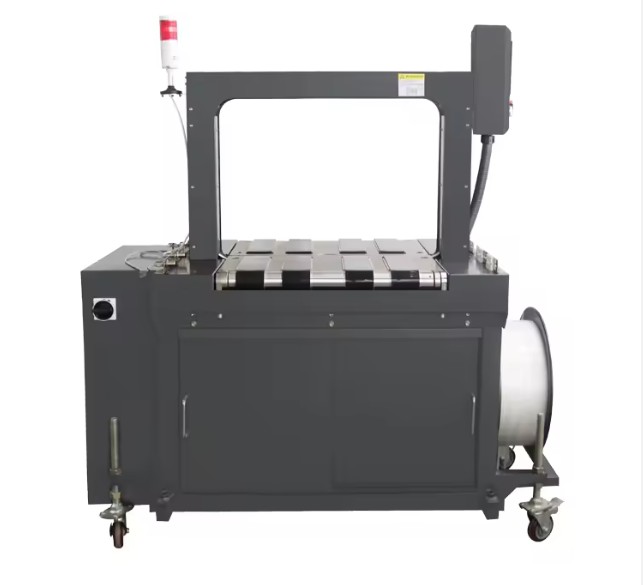

HIPO ULTRA-B sjálfvirk bindivél með færibandi og 850 × 800 mm boga

HIPO ULTRA-B er sjálfvirk bindivél með eigin færibandi: bandið flytur pakkninguna inn í brettaopið, skynjari ræður hringrásinni, vélin setur PP bindiborða utan um pakkninguna, bræðir hann saman að neðan og flytur áfram – allt að 50 bindiborðar á mínútu, án þess að nokkur þurfi að snerta pakkninguna. Brettaopið á þessari vél er 850 mm breitt og 800 mm hátt að innan, smíðað samkvæmt okkar pöntun; staðlað brettaop framleiðanda er 650 × 500 mm.

Hún notar pólýprópýlen bindiborða 5 eða 6 mm breiða og 0,5–0,8 mm þykka – þið veljið breiddina við pöntun – og lokar með heitbrættingu undir pakkningunni. Togkraftur er stillanlegur allt að 30 kg, vinnuborðið er 850 mm hátt og pakkningar mega vera allt að 80 kg.

PLC með snertiskjá stýrir vélinni: skjárinn telur hringrásir, sýnir viðvaranir og geymir stillingar fyrir inndrátt, afturköllun bindiborða og kælitíma. Tveir hamir eru í boði – sjálfvirkur, þar sem skynjari ræður hverjum bindiborða, og færibandshamur, þar sem bandið flytur aðeins og bindir ekki.

Hún er hönnuð fyrir pökkunarlínur í vöruhúsum, flutningum og framleiðslu sem pakka öskjum, kössum, dagblöðum eða tímaritum án þess að starfsmaður standi við vélina. Hún þarf venjulega 220 V eins fasa rafmagn og tekur 1,0 kW.

Tæknilegar upplýsingar

Hvað færibandið breytir á pökkunarlínunni ykkar

• Enginn stendur við vélina. Færibandið tekur pakkann inn, skynjarinn ræsir hringrásina og bundinn pakki fer út á beltinu.
• 50 bindiborðar á mínútu. Nægilega hratt til að halda línunni gangandi, og borðinn og lokunin eru eins á hverjum pakka.
• Stórar pakkningar komast fyrir. 850 × 800 mm ramminn tekur mun stærri öskjur en staðalrammi framleiðanda, sem er 650 × 500 mm.
• Flutningur án bindingar. Í færimóti flytur beltið pakkana í gegn, þannig að vélin getur verið áfram í línunni þegar ekki þarf að binda sendingu.
• Stillt einu sinni á skjánum. Tog allt að 30 kg, hitastig hitara, inndráttur borða og kælitími eru stillt á snertiskjá og endurtekin á hverjum pakka.
• Venjulegt rafmagn. 220 V ein fasa, 1,0 kW og 6 A – ekki þarf þriggja fasa tengingu.
• Nóg hljóðlát fyrir pökkunarsal. Hljóðstig helst við eða undir 75 dB(A).

Stýringar, lokun og öryggi

• PLC-stýring með snertiskjá: hringrásateljari, viðvörunarlisti og stillingaskjáir
• Tveir hamir: sjálfvirk binding ræst með skynjara, eða aðeins færimót
• Flutningsborð með bindihöfuðinu fyrir ofan
• Sjálfvirk inndráttur á bindiborða og sjálfvirk skynjun á enda borðans
• Rafrænt hitastýring á hitara; heitbræðslusaumur undir pakkningunni
• Ræsingarhnappur, aflvísi og neyðarstöðvun á stjórnskjánum
• Viðvörunarmerki við hættusvæði og hlífar yfir rafhlutum
• Stórt vinnuborð og rúlla fyrir bindiborða með mikilli afkastagetu á hlið vélarinnar
• Ramma smíðaður eftir stærð: 850 × 800 mm á þessari vél, 650 × 500 mm sem staðalstærð framleiðanda
• Hljóðstig ekki hærra en 75 dB(A)

Leiðbeiningar um notkun HIPO ULTRA-B bindivélarinnar

1. Kveikið á vélinni; aflvísi kviknar.
2. Setjið PP bindiborðarúllu í samræmi við örina á ytri flansinum og þræðið borðann inn að inntakinu að forfóðrunarhjólunum.
3. Ýtið á handvirka (skrefa) hnappinn: vélin fyllir safnkassann og dregur bindiborðann sjálfkrafa í gegnum rammann.
4. Bíðið þar til hitaplötan hefur náð vinnsluhita.
5. Veljið stillingu: sjálfvirkt, þar sem skynjari ræður bindiborða fyrir hverja pakkningu, eða flutning, þar sem borðið flytur aðeins.
6. Leyfið færibandinu að flytja pakkninguna inn í miðju rammans og haldið höndum frá bindisvæðinu.

Stillingar, viðhald og algeng vandamál

• Spennu. Stillt á snertiskjá; hærri tala þýðir meiri spenna, allt að 30 kg. Breytið í litlum skrefum og athugið pakkninguna.
• Hitastig hitara og kælitími. Bæði stillt á snertiskjá. Stillið hitastigið ef hitastig í rýminu breytist mikið, og kælitímann eftir borðanum og spennunni sem þið notið.
• Bindiborði í safnkassa. Haldið um það bil 1,5 sinnum lengd bindiborðaleiðarinnar í safnkassanum: of mikill borði veldur stíflu, of lítill veldur stuttum inndrætti. Stóri ramminn þarf lengri borða en staðalramminn.
• Veikir saumir. Hitastigið á hitara er oftast of hátt eða of lágt, eða hitaplötan er orðin slitinn eftir langa notkun og þarf að skipta út.
• Lausir bindiborðar. Spennan er stillt of lágt eða spennuvalsurinn er slitinn.
• Bindiborði gengur ekki inn. Athugið að spólunni sé komið rétt fyrir, að endi bindiborðans liggi milli forfóðrunarvalsanna og að safngeymirinn haldi nægu borði; hreinsið reglulega borðryk úr leið bindiborðans.
• Viðhald. Smyrjið hlaupflötur kambs og valsana einu sinni í viku með N68 olíu og athugið reglulega nálægðarskynjara. Slökkvið á vélinni og látið hitara kólna í um 5 mínútur áður en unnið er við vélina.

Áður en þið pantið bindivél með færibandi

Verðið birtist á þessari síðu. Nokkur atriði ráða því hvort vélin hentar í ykkar línu: athugið þau áður en þið óskið eftir tilboði, eða sendið okkur upplýsingarnar og við förum yfir þær með ykkur.

• Stærð og þyngd pakkninga. Pakkningin þarf að komast í gegnum 850 × 800 mm boga; minnsta pakkningin er 80 mm á breidd og 60 mm á hæð, og pakkningar mega vega allt að 80 kg.
• Breidd bindiborða. Látið okkur vita hvort þið notið 5 mm eða 6 mm borða: leið bindiborðans er stillt fyrir þá breidd. Borðinn er PP, 0,5–0,8 mm þykkur, á spólum með 200–210 mm kjarna, 400–450 mm ytri þvermál og 175–190 mm breidd.
• Rafmagn. 220 V, 50 Hz eins fasa tenging; vélin tekur 1,0 kW og 6 A.
• Pláss og gólf. Með þessum boga er vélin stærri en staðalgerðin (1414 × 728 × 1738 mm), svo við staðfestum nákvæmar mál með tilboðinu; sendingarþyngd er um 390 kg. Gera þarf ráð fyrir að minnsta kosti 2000 × 1500 mm vinnuplássi og gólfi sem þolir 350 kg/m².
• Línuhæð. Vinnuborðið er 850 mm hátt, svo skipuleggið færiböndin fyrir og eftir vélina á sömu hæð.
• Matvæli, lyf og tærandi vörur. Fyrir matvæli og lyf mælir framleiðandinn með útgáfu úr ryðfríu stáli; með tærandi vörum eins og sjávarafurðum þarf að halda vökva frá bindivélahausnum.
