Sjálfvirk bindivél með boga ARCUS fyrir PET/PP bindiborða 11–12 mm – 0,55–1,0 mm/FI-200 mm – Togkraftur: 0–90 kg – Bogastærð: B1500×H2200 mm

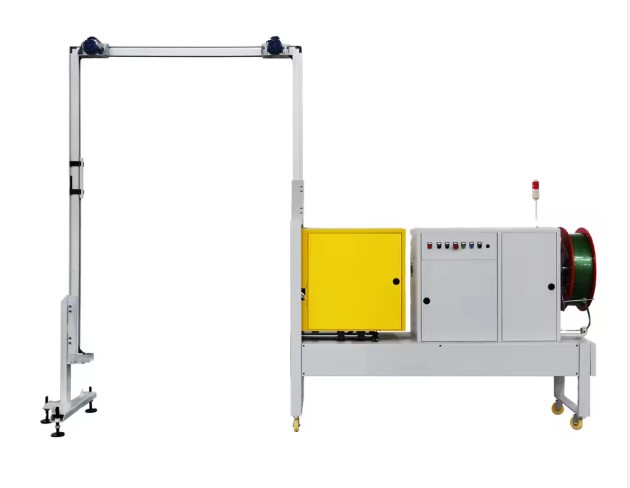

ARCUS sjálfvirk bindivél fyrir vörubretti

ARCUS er sjálfvirk bindivél fyrir vörubretti. Vörubrettið stendur inni í boganum, vélin leiðir bindiborðann lóðrétt utan um farminn, spennir hann, suðar og klippir á, um 15 sekúndur á hverja spönn.

Boginn er 1500 × 2200 mm (breidd × hæð), þannig að heilt vörubretti með farmi kemst í gegn. Boginn er úr álblöndu og er afhentur í þremur hlutum sem eru skrúfaðir saman á staðnum.

Vélin notar PP eða PET bindiborða, 11–12 mm breiða og 0,55–1,0 mm þykka. Leiðari er stilltur eftir þykkt borðans. Spennukraftur er stillanlegur frá 0 upp í 90 kg og hvert bretti fær eina eða tvær samhliða spenntar spönn í einni keyrslu.

PLC stýrir ferlinu. Ljósnemi ræsur bindingu þegar brettið er komið á réttan stað, eða starfsmaður ræsur á stjórnborði. Vélin gengur fyrir 380 V, þriggja fasa, 1550 W, og þarf lofttengingu fyrir loftstýrtar strokka.

ARCUS sjálfvirk bindivél fyrir vörubretti: notkun og samþætting

ARCUS bindivél fyrir vörubretti er notuð í dreifingarmiðstöðvum, framleiðsluverksmiðjum, pökkunarþjónustu og vöruhúsum þar sem þörf er á jöfnum umbúðum og fyrirsjáanlegum hringtíma. Hún hentar til að tryggja vörubretti með neysluvörum, iðnaðarhlutum, efnum, keramik, heimilistækjum og prentuðum efni. Vélin getur unnið sjálfstætt fyrir lotuvinnslu eða verið samþætt færibandalínu með pökkunar- og vafningarvélum fyrir og eftir bindingu.

Tæknilýsing

ARCUS brettabindivél á myndbandi

▶

Hvað brettabindivél gerir fyrir sendingarnar ykkar

• Um 15 sekúndur á hvern bindiborða. Bindiborðinn er mataður, hertur, soðinn og skorinn án aðkomu starfsmanns, vörubrettið þarf aðeins að standa í boganum.
• Tveir bindiborðar í einni umferð. Hægt er að velja einn eða tvo bindiborada á stjórnborði og bindihöfuðið færist á milli þeirra, þannig að vörubretti fær samhliða borða án handvirkrar færslu.
• Þrjár stillingar. Handvirk, sjálfvirk með ljósnema og samfelld, frá einu bretti upp í stöðugan straum á færibandi.
• Bindikraftur 0–90 kg. Stillið eftir farmi: bindiborðinn heldur vörum á brettinu án þess að kremja efsta lagið.
• Bogi fyrir heil vörubretti. 1500 × 2200 mm opið, fyrir bretti með háum farmi.
• Álbogi, rafbúnaður frá þekktum framleiðendum. PLC með OMRON, MCN og TE íhlutum, boginn er úr álblöndu.

Bogi, bindihöfuð og stjórnbúnaður

• Lóðrétt binding vörubretta í gegnum boga 1500 × 2200 mm
• PP eða PET bindiborði 11–12 mm, 0,55–1,0 mm; leiðari stilltur eftir þykkt borðans
• Bindikraftur 0–90 kg
• Um 15 sekúndur á hvern borða, einn eða tveir samhliða borðar á hvert vörubretti
• Handvirkur, sjálfvirkur (ljósnemi) og samfelldur hamur
• Sjálffyllandi borðasafnari, borðafærsla og inndráttur á stjórnborði
• Suða undir byrði, að minnsta kosti 90% líming á borðafleti
• PLC, OMRON, MCN og TE rafmagnshlutar, neyðarstöðvun
• Boginn úr álblöndu í þremur hlutum, skrúfaður saman á staðnum
• 380 V, 50 Hz, þriggja fasa, 1550 W, 4 A; þrýstiloft; hávaði 75 dB

Notkun ARCUS brettabindivélar

1. Setjið borðaspóluna á haldarann, þræðið borðann í innfærslubúnaðinn og leyfið vélinni að fylla borðasafnarann.
2. Kveikið á aðalrofa og snúið færslurofa á SEND þar til borðinn fyllir leiðina um bogann.
3. Bíðið í um 30 sekúndur þar til hitari nær réttu hitastigi.
4. Stillið fjölda borða og bindikraft fyrir byrðina.
5. Setjið vörubretti í bogann: í sjálfvirkum ham virkjar ljósnemi bindingu, í handvirkum ham þarf að ýta á borðahnappinn fyrir hvern borða.

Stillingar og viðhald

• Bindikraftur. Frá 0 upp í 90 kg. Minni kraftur fyrir byrðar sem gefa eftir, meiri fyrir þungar og stífar byrðar.
• Fjöldi borða. Einn eða tveir, stillt á stjórnborði; bindihöfuð færist til vinstri og hægri til að setja samhliða borða.
• Þykkt borða. Bilið í leiðaranum er stillt eftir borðanum sem er notaður, þannig að borðinn gengur mjúklega inn og út.
• Neyðarstöðvun. Neyðarstöðvun stöðvar vélina strax; hún er leyst með því að snúa henni í átt að örinni.
• Viðhald. Slökkvið á aðalrofa áður en unnið er við vélina. Hreinsið borðaflísar og ryk reglulega úr bindihöfði og smyrjið þá punkta sem tilgreindir eru í leiðbeiningum; forðist að olía komist á færslurúllur.

Áður en þið pantið brettabindivél

Verðið sést á þessari síðu. Nokkur atriði ráða því hvort vélin hentar ykkar sendingum: athugið þau áður en þið pantið, eða sendið okkur upplýsingarnar og við förum yfir þær með ykkur.

• Stærð bretta og byrðar. Hlaðið vörubretti þarf að komast í gegnum 1500 × 2200 mm bogann.
• Bindiborði. PP eða PET bindiborði 11–12 mm breitt, 0,55–1,0 mm þykkt; látið okkur vita hvaða borða þið notið.
• Orka. 380 V, 50 Hz, þriggja fasa með jörð, 1550 W og þrýstiloft.
• Pláss. Bindivélin stendur á 3890 × 640 mm og vegur 350 kg.
• Afhending. Skápurinn og þrír bogahlutar eru afhent í trékössum, samtals um 3 m³ og 400 kg; boginn er settur saman á staðnum.

ARCUS sjálfvirk brettabindivél: verkefni notanda og valviðmið

Áður en þið veljið ARCUS bindivélina skuluð þið staðfesta algengar stærðir vörubretta, þyngd farms, efni og þykkt bindiborða og fjölda borða sem þarf á hvert bretti. Gætið þess að rafmagn og þrýstiloft uppfylli kröfur bindivélarinnar og að uppsetningarsvæðið sé þurrt, loftræst og laust við tærandi efni. Forðist algeng mistök eins og að nota ranga þykkt bindiborða, stilla of mikinn togkraft fyrir viðkvæman farm eða vanrækja reglulega hreinsun og stillingu borðaleiðarans.
