Sjálfvirk lárétt bindivél fyrir vörubretti HAMMER fyrir PP eða PET bindiborða 9-15 mm

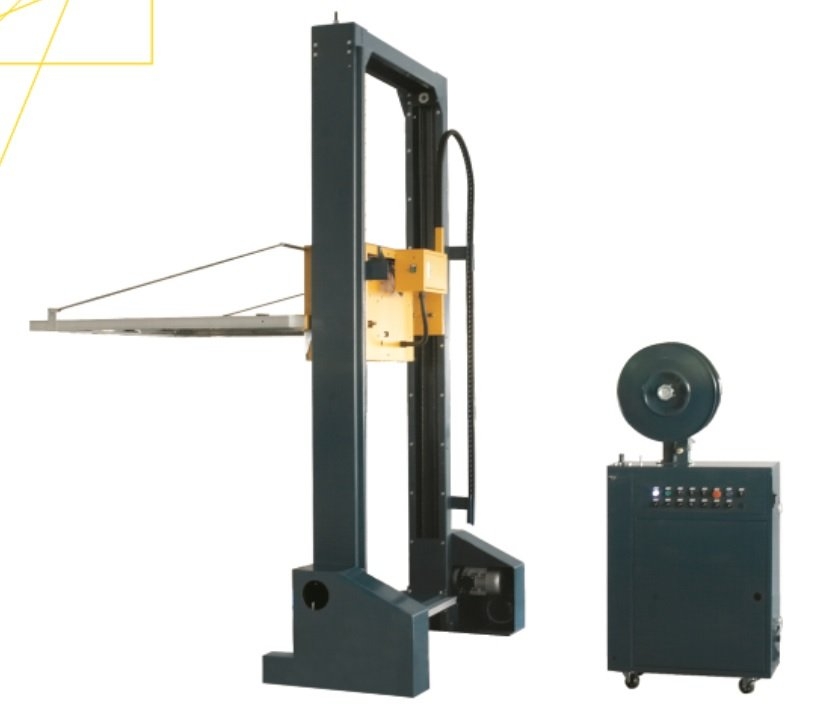

HAMMER sjálfvirk lárétt bindivél fyrir háar vörubrettahleðslur

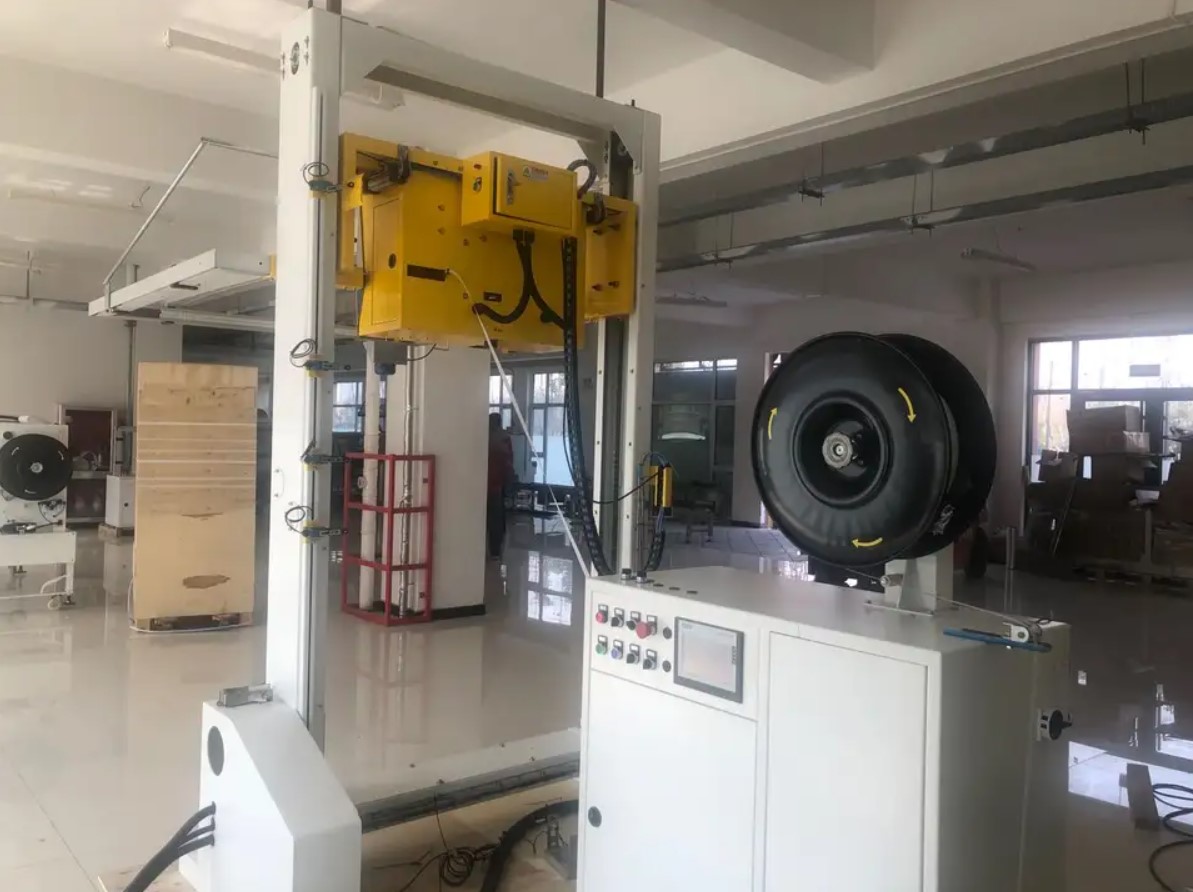

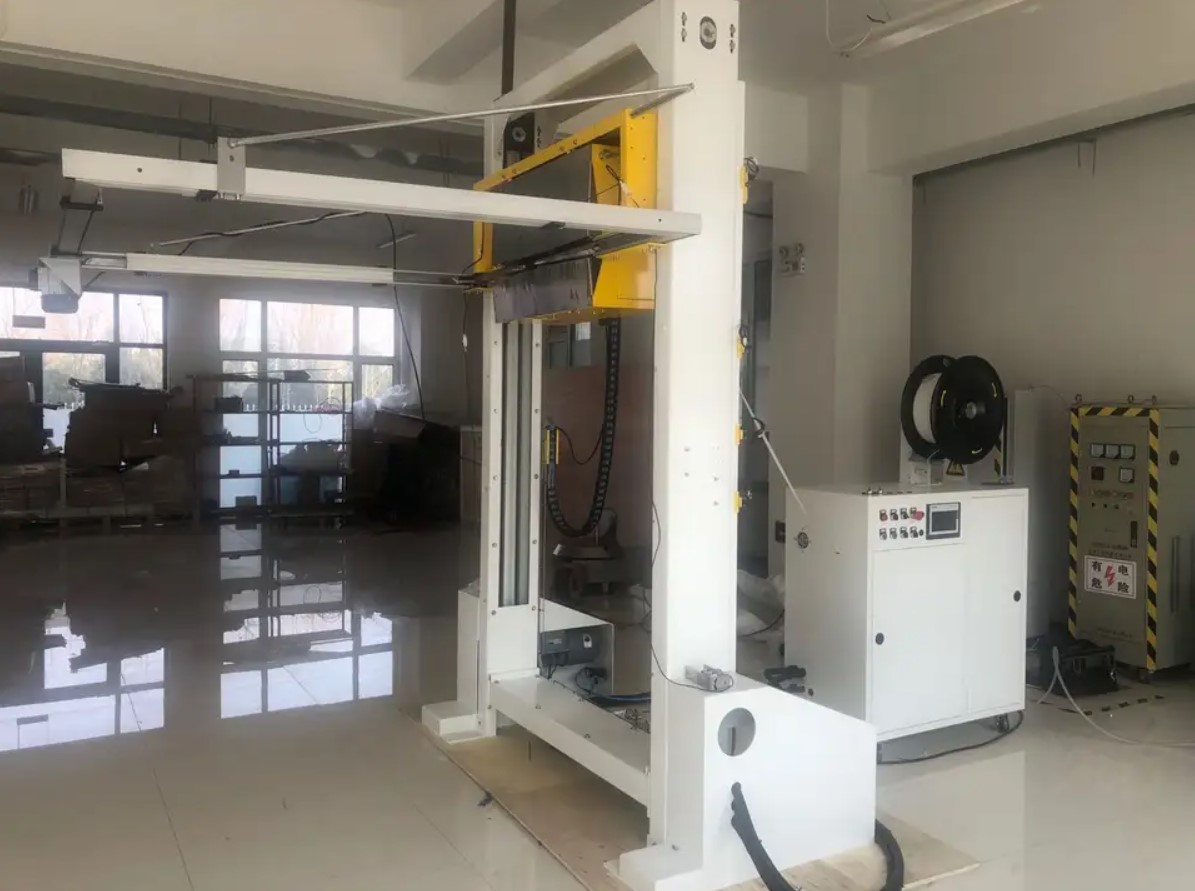

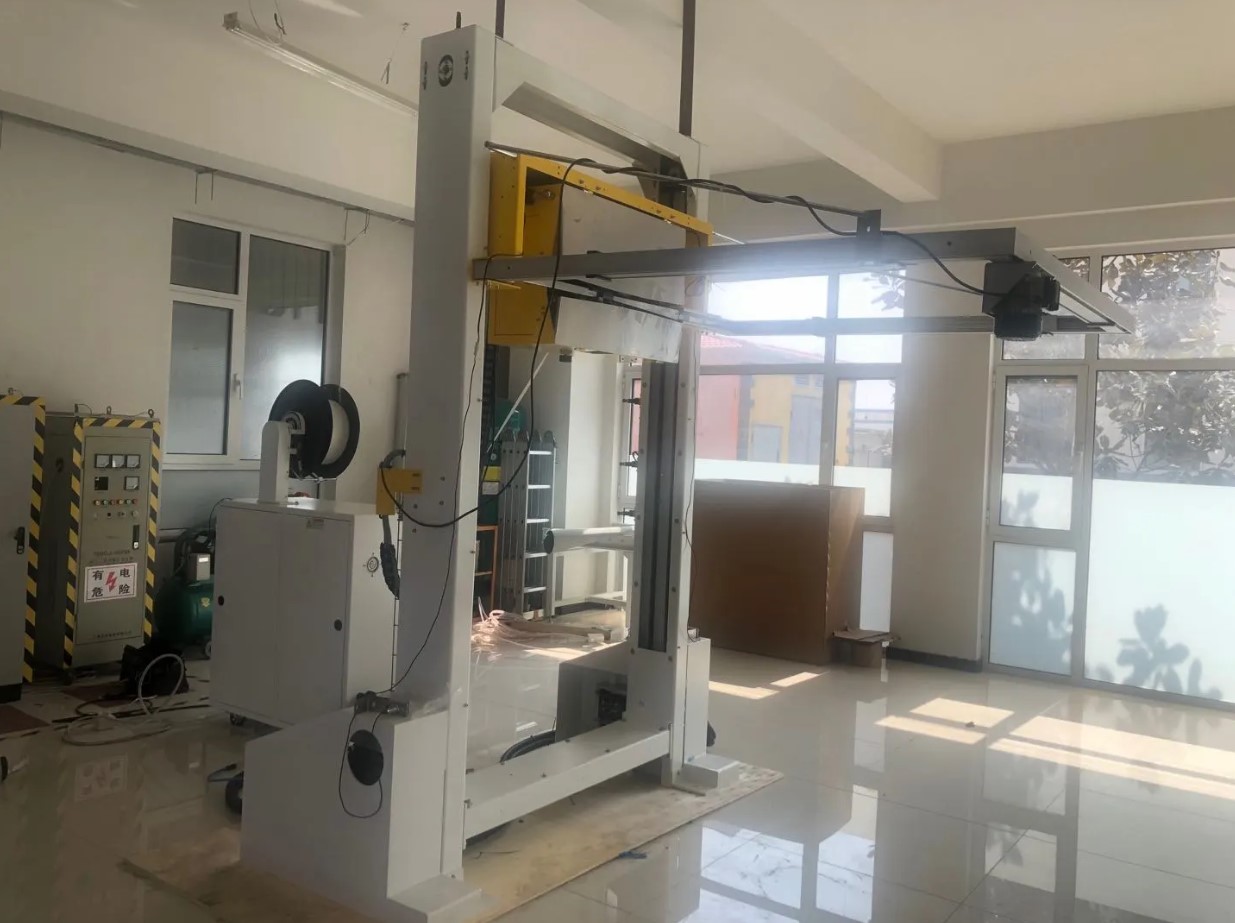

HAMMER er sjálfvirk lárétt bindivél: hún setur eitt eða fleiri lárétt bindiborði utan um vörubrettahleðslu og hitaþéttir hvert borða að hlið. Hleðslan hreyfist ekki. Lárétti boginn færist upp og niður eftir stoðum vélarinnar og lokar hverju borða utan um stæðuna, þannig að háar hleðslur haldast bundnar lag fyrir lag í geymslu og flutningi.

Staðlaður bogi er 1500 × 1500 mm að innan og tekur hleðslur 500–1500 mm langar, 1000–1500 mm breiðar og 800–2500 mm háar; aðrar bogastærðir eru framleiddar eftir pöntun. Hvert borði tekur ekki meira en 15 sekúndur, spennan er stillanleg allt að 90 kg og vélin tekur PP eða PET bindiborða 9–15 mm breiða.

HAMMER er hönnuð fyrir framleiðslulínur og má setja yfir færiband með rúllum. Siemens PLC með snertiskjá stjórnar henni í handvirkum, sjálfvirkum eða samfelldum ham, og ásamt ARCUS lóðréttri brettabindivél bindir ein lína hleðslur bæði lóðrétt og lárétt.

Sem brettabindibúnaður hentar hún verksmiðjum sem senda frá sér háar, staflaðar hleðslur. Dæmigerð notkunarsvið samkvæmt framleiðanda eru meðal annars gervitrefjar, tóbak, lyfja- og lækningaiðnaður, prentun og útgáfa, kæli- og loftræstibúnaður, heimilistæki og keramik.

Tæknilegar upplýsingar

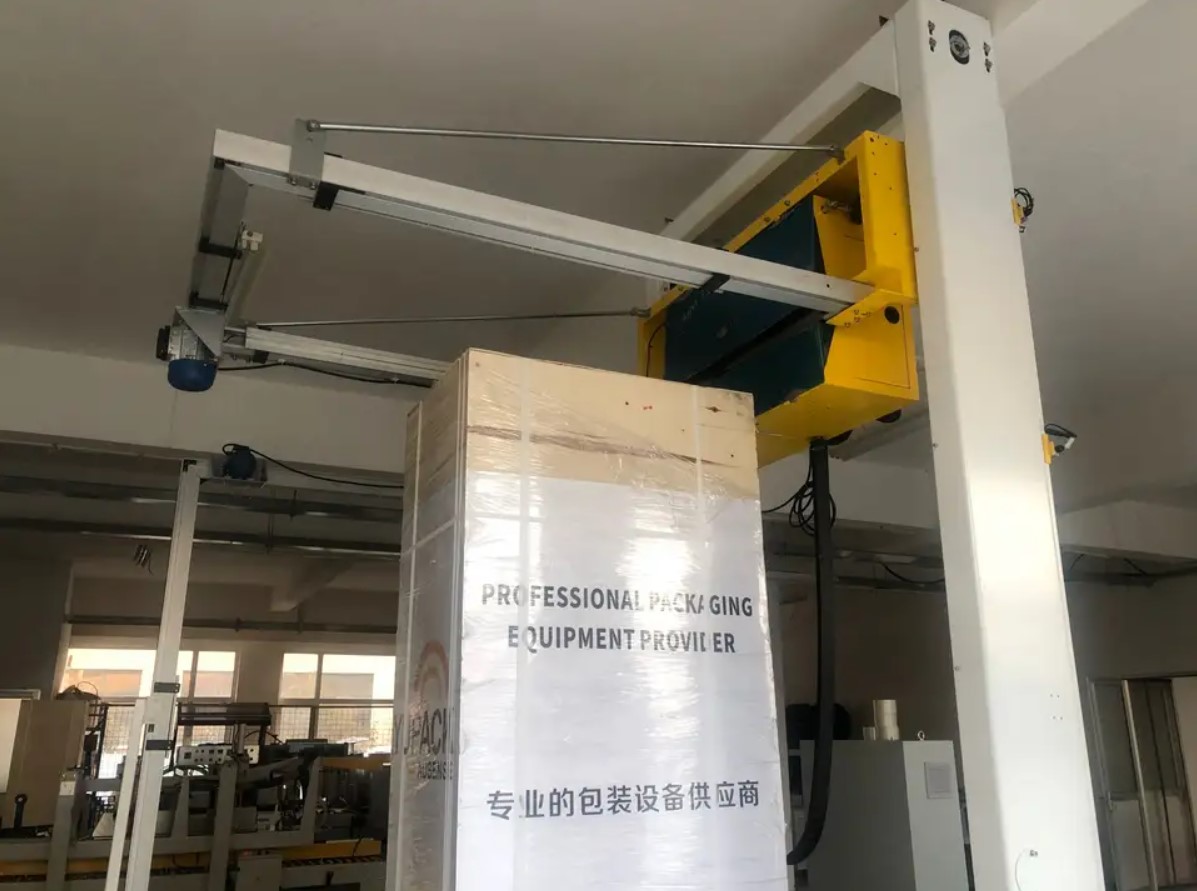

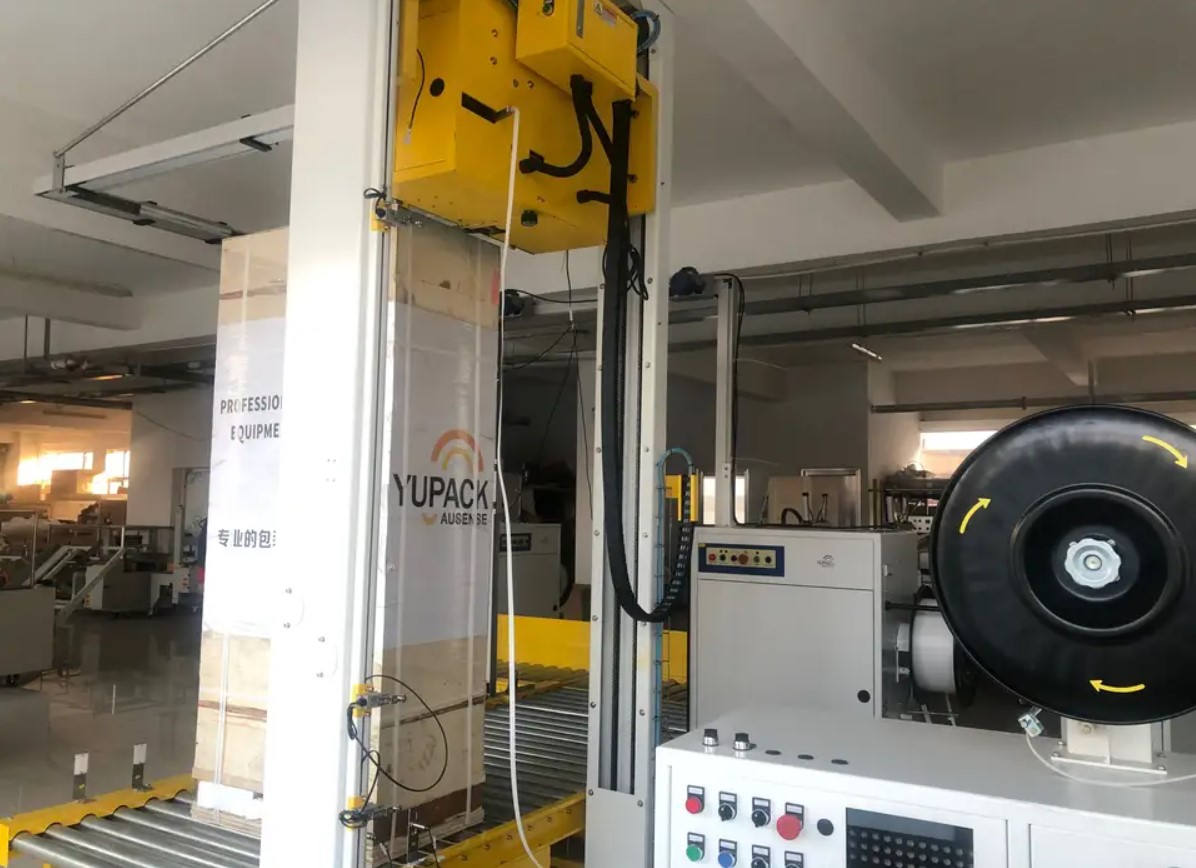

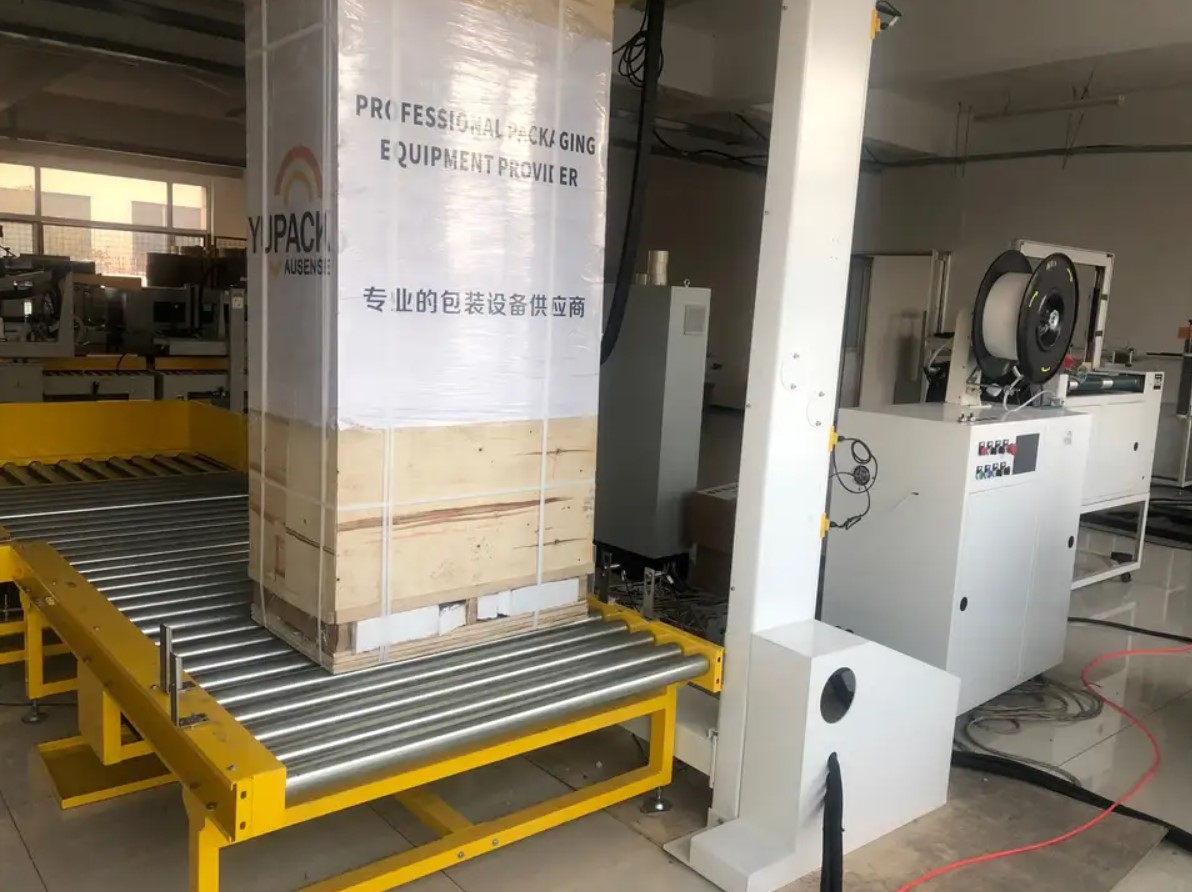

Lárétt bindivél í notkun

▶

Hvað þessi brettabindibúnaður gerir fyrir línuna ykkar

• Farmurinn helst kyrr. Boginn færist upp og niður eftir stoðunum, þannig að vörubrettið er hvorki lyft, snúið né hreyft á milli bindiborða.
• Eitt bindiborði eða fleiri. Þið stillið fjölda bindiborða á hverja sendingu á stjórnborðinu, eða setjið eitt bindiborði með einum hnappi.
• Hringtímar sem þið getið treyst á. Enginn bindiborði tekur lengri tíma en 15 sekúndur, þannig að binditími á hverju vörubretti er fyrirsjáanlegur.
• Jafnar samsetningar. Hitavelding á hliðinni lokar að minnsta kosti 90% af skörun bindiborðans og staðsetning samsetningarinnar sveiflast ekki meira en 2 mm.
• Rétt spenna fyrir vöruna. Stillanlegt frá 0 upp í 90 kg: vægt fyrir viðkvæmar vörur sem ekki mega kremjast, en fast fyrir þunga stafla.
• Ykkar bindiborði, ykkar stærð á farmi. Tekur bæði PP eða PET bindiborða, 9–15 mm breiða, og hægt er að smíða boga stærri eða minni en staðlaðan 1500 × 1500 mm.
• Heildarbindiborðavinna á einni línu. Í samsetningu við ARCUS lóðréttu bindivélina fá vörur bæði bindiborða yfir toppinn og utan um hliðarnar.

Stýring, suða og öryggi brettabindivélarinnar

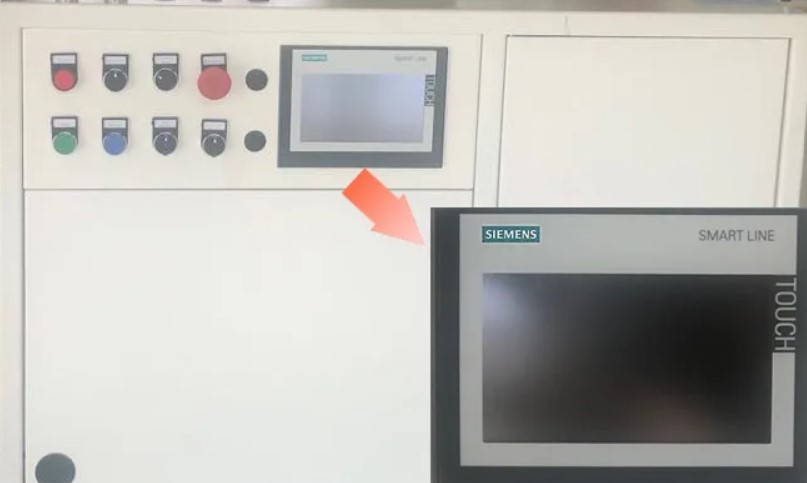

• Siemens PLC með Siemens SMART LINE snertiskjá
• Schneider aflrofar, rofar og ýtar; P+F eða FOTEK nálægðarskynjarar
• Handvirkur, sjálfvirkur og samfelldur hamur, auk hnapps fyrir einn bindiborða
• 105A bindieining með hitavelding á hlið; hitari tilbúinn eftir um 30 sekúndur frá kveikju og hitastig stillanlegt
• Brettaskynjari og ferðarrofi: bindieiningin færist að farmi og byrjar að binda við snertingu
• Efri og neðri takmarkarastöðurofar stöðva bogann í enda ferðar
• Neyðarstöðvunarhnappur sem stöðvar vélina hvenær sem er í hringnum
• Bogarammi úr álblöndu, 1500 × 1500 mm að innan sem staðall

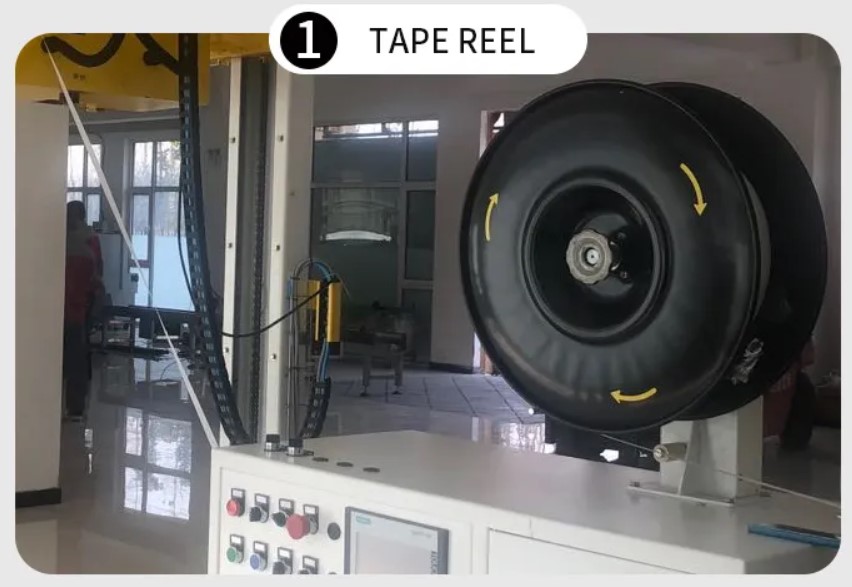

• Bindiborðahaldari fyrir rúllur með 200–210 mm kjarna og 400–500 mm ytri þvermál
• Hljóðstig ekki hærra en 75 dB(A); vinnur við 0–40 °C og allt að 90% rakastig

Hvernig lárétt binding fer fram á HAMMER

1. Kveikið á aflrofa: aflperan kviknar og hitari þarf um 30 sekúndur til að ná réttu hitastigi.
2. Veljið fjölda bindiborða á hvern farm á stjórnskjánum.
3. Setjið farminn í miðju bogans, til dæmis á rúlluburðarbraut.
4. Skynjari nemur vörubrettið og bindieiningin færist fram þar til ferðarrofi hennar snertir byrðina.
5. Bogi færist að hverri bindiborðahæð í röð og lokar bindiborða utan um byrðina.
6. Til að setja einn bindiborða, ýtið á bindiborðahnappinn. Neyðarstöðvunarhnappurinn stöðvar vélina hvenær sem er.

Suðuferli HAMMER bindivélarinnar, skref fyrir skref

1. Bindiborðinn er kominn í stöðu og vélin fær merki um að binda.
2. Hægri efri hnífur rís og klemir enda bindiborðans við rennuna.
3. Afturdráttarmótorinn dregur bindiborðann til baka á 0,35 sekúndum og herðir hann utan um byrðina.
4. Sveifararmurinn herðir bindiborðann aftur.
5. Vinstri efri hnífur rís og þrýstir á neðri lag bindiborðans.
6. Hitari færist á milli bindiborðalaganna, og miðju efri hnífur rís, sker bindiborðann og þrýstir lögunum þétt saman.
7. Hnífarnir og hitarinn fara aftur til baka, og renna og T-leiðarplata færast aftur.
8. Innsetningarmótorinn færir nýjan bindiborða í stöðu við T-leiðarplötuna og aðalmótorinn stöðvast: vélin er tilbúin fyrir næsta bindiborða.

Áður en þið pantið lárétta brettabindivél

Nokkur atriði ráða því hvort vélin hentar í ykkar línu. Athugið þau áður en þið óskið eftir tilboði, eða sendið okkur upplýsingarnar og við förum yfir þær með ykkur.

• Breidd bindiborða. Leið bindiborðans er stillt fyrir þann bindiborða sem þið notið, frá 9 til 15 mm breiðan og 0,55 til 1,0 mm þykkan, svo tilgreinið breidd og þykkt við pöntun.
• Spólur fyrir bindiborða. PP eða PET bindiborði á spólum með 200–210 mm kjarna og 400–500 mm ytri þvermál.
• Stærð byrðar. Stærsta byrðin ykkar þarf að komast inn í bogann. Staðlaður 1500 × 1500 mm bogi tekur byrðar allt að 1500 × 1500 mm og frá 800 til 2500 mm á hæð; aðrar bogastærðir eru sérsmíðaðar eftir pöntun.
• Rafmagn og loft. 380 V, 50/60 Hz þriggja fasa tenging (3 fasa, 4 víra með jörð), 3,1 kW, 8 A, og þrýstiloft við 0,4–0,6 MPa.

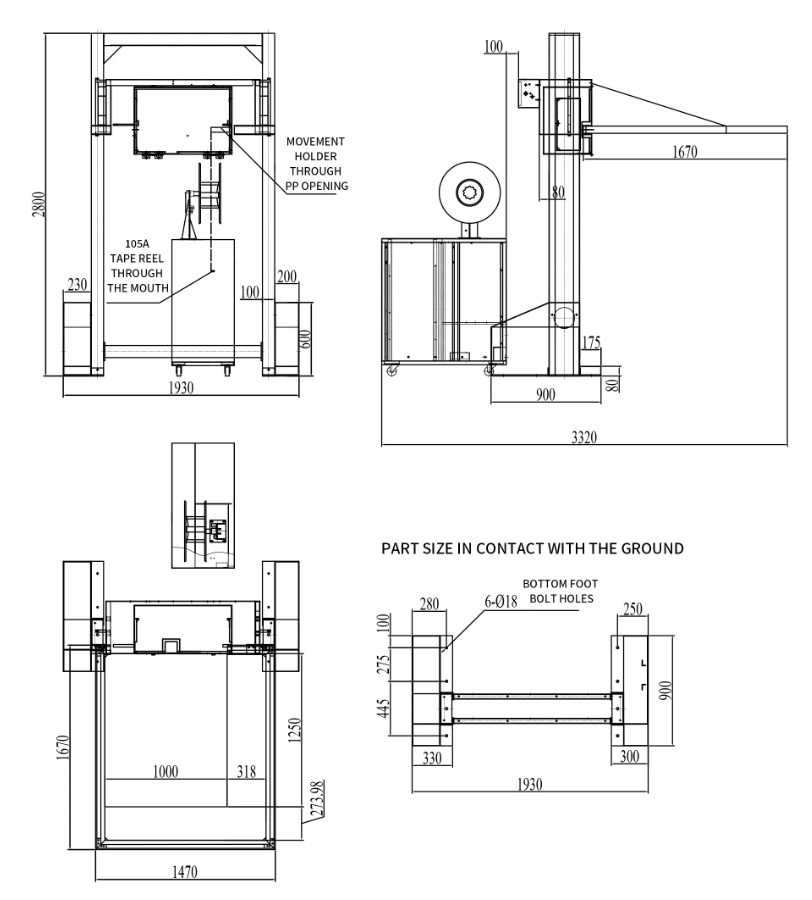

• Rými og þyngd. 1930 × 3320 × 2800 mm (B × D × H), 350 kg.
• Afhending og uppsetning. Vélin er send að hluta til tekin í sundur í trékössum. Bogi er festur á við uppsetningu og lyftari þarf til að færa vélina.
• Viðhald. Smyrjið olíupunkta samkvæmt handbók reglulega. Ef þéttingarnar veikjast þegar hitastig í rýminu breytist mikið, stillið þá hita á hitara.
