SMARTWRAP X2 brettavafningsvél með vog og prentara | 2000 kg, allt að 3000 mm vafningshæð

SMARTWRAP X2 brettavafningsvél með vog og merkimiðaprentara

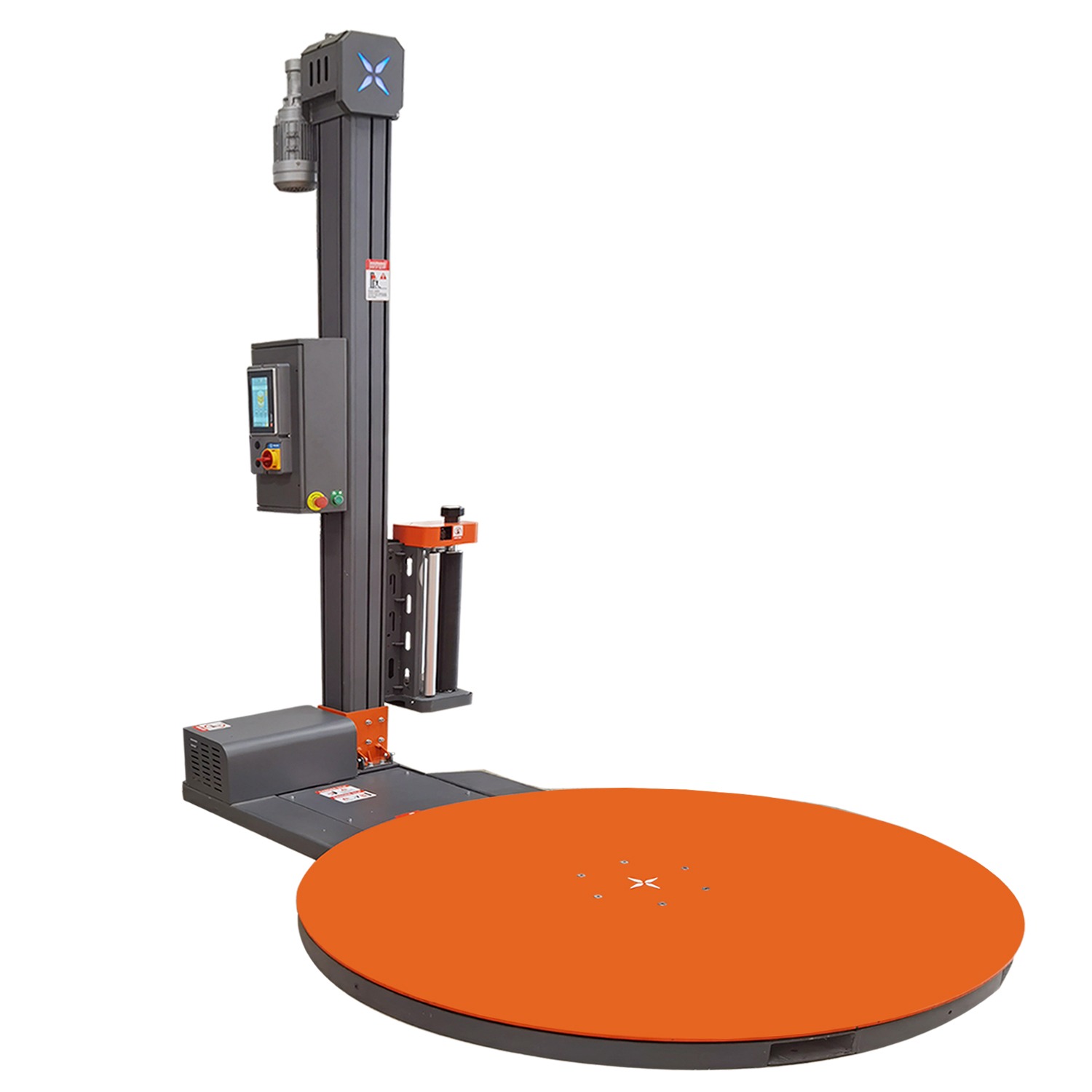

SMARTWRAP X2 er snúningsborðs brettavafningsvél með vog og merkimiðaprentara: vörubretti er sett á snúningsborðið með staflara eða brettatjakki, vélin vegur farminn og vefur hann inn í strekkifilmu í einni lotu, og starfsmaður þarf ekki að ganga í kringum vörubrettið með filmurúllu.

Vélin er stillt fyrir ykkar vörubretti: snúningsborð 1500, 1650, 1800, 2000 eða 2200 mm og vafningshæð 2200, 2600 eða 3000 mm. Allar útgáfur bera allt að 2000 kg og vefja allt að 30 vörubretti á klukkustund. Súluhæðin er aðeins 2000 mm fyrir 2200 mm vafningu, þannig að vélin kemst undir lágt loft.

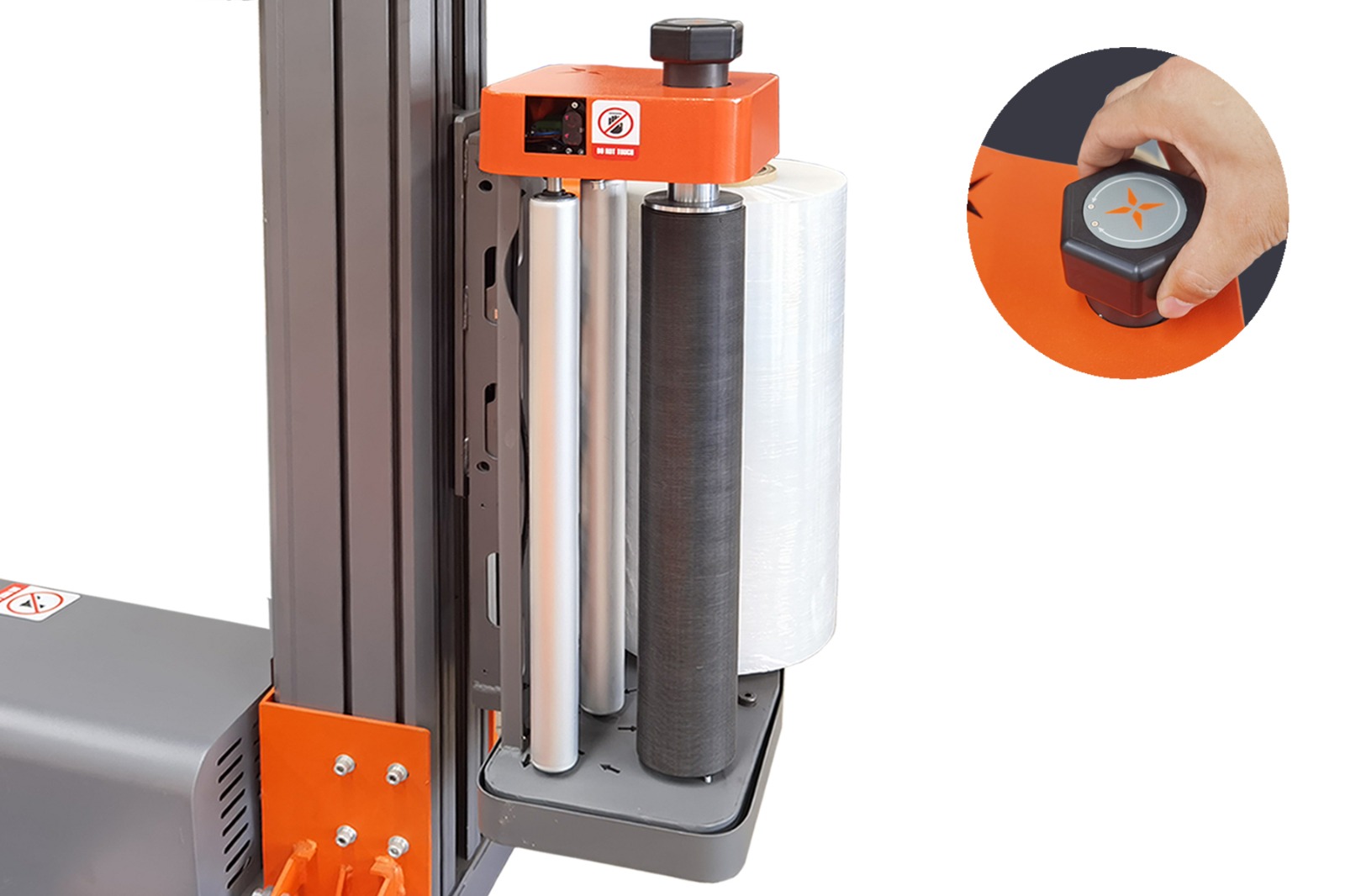

Filman er teygð vélrænt milli valsanna þegar hún fer á farminn, þannig að vafningurinn heldur án þess að starfsmaður þurfi að toga í rúlluna með höndunum.

Innbyggða vogin vegur farminn á meðan hann er vafinn, þannig að ekki þarf sérstaka vigtunarstöð. Merkimiðaprentarinn prentar þyngdina beint á miða, þannig að vörubrettið fer frá vélinni vigtað, vafið og merkt í einni lotu.

Notkunarsvið SMARTWRAP X2

SMARTWRAP X2 er notuð í vöruhúsum, flutnings- og framleiðsluumhverfi þar sem vörubretti eru send út og þörf er á vigtun við vafningu. Hún hentar í útflutnings- og sendingasvæði, dreifingarmiðstöðvar og framleiðslulínur þar sem hvert vörubretti þarf að vera stöðugt, vigtað og merkt áður en það fer út af gólfinu.

Þessi brettavafningsvél er valin fyrir aðgerðir þar sem unnið er með jafna blöndu af stöðluðum og yfirstórum vörubrettum, þar á meðal þungum, þéttum eða blönduðum farmi.

Tæknilýsing

Hvað brettavafningsvélin gerir fyrir sendingarnar ykkar

• Vigtun og vafning í einni lotu. Vogin er undir snúningsborðinu, þannig að vörubrettið er vigtað þar sem það er vafið, engin pallvog, engin önnur meðhöndlun.
• Filman er haldið í jafnri spennu. Vélræn spenna heldur filmunni þétt að byrðinni, aftur og aftur, án þess að starfsmaður þurfi að halda rúllunni.
• Þyngdin er prentuð á límmiða. Límmiðinn fer beint á vörubrettið, sem er það sem flutningsaðili eða vöruhús krefst.
• Sniðin að ykkar vörubrettum. Fimm stærðir af snúningsborði og þrjár vafningshæðir, vélin er pöntuð fyrir þá byrði sem þið eruð með.

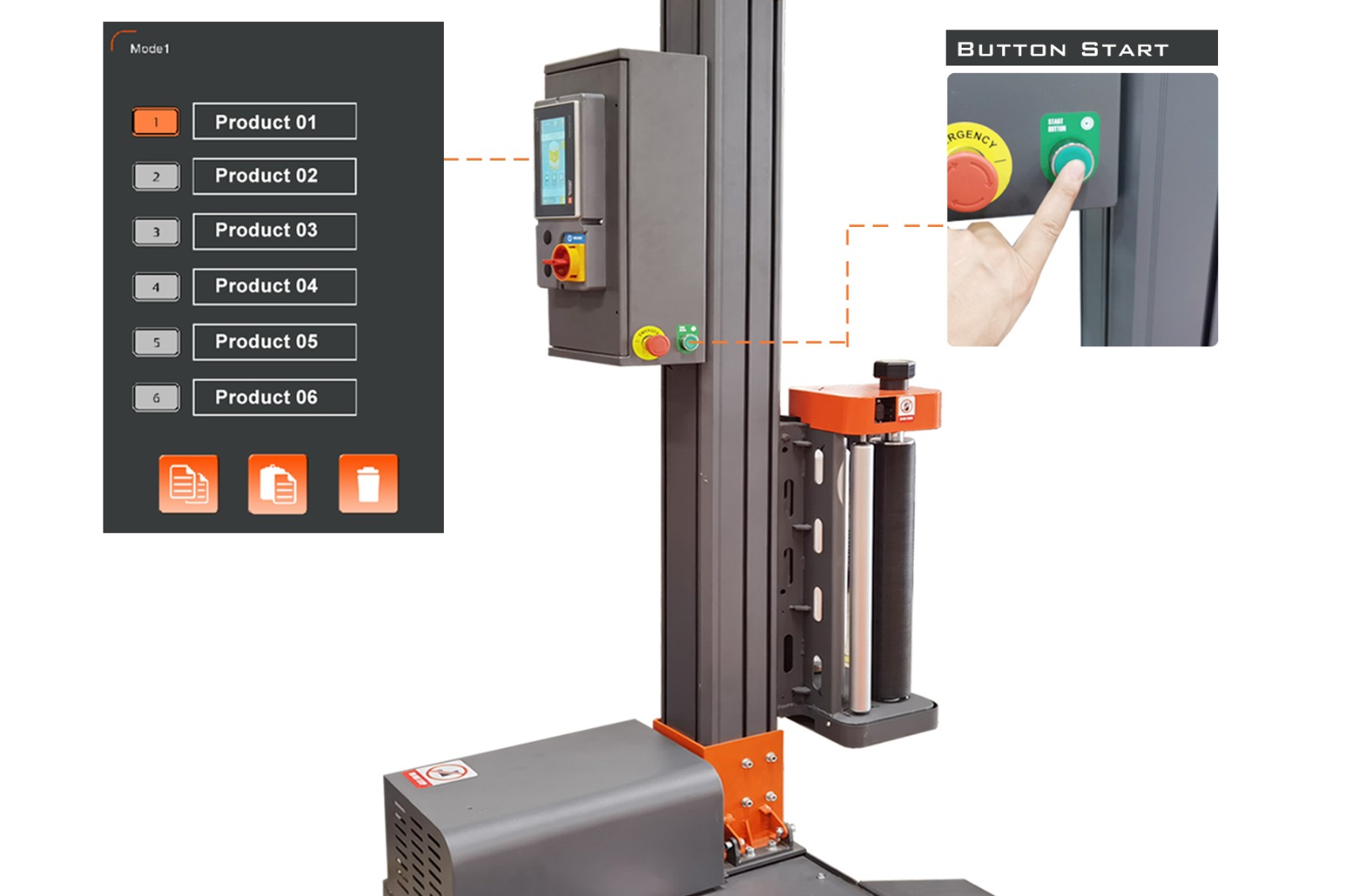

• Stillt einu sinni, endurtekið af öllum. Sex forrit á snertiskjá og einnar hnapps ræsing, þannig að allar vaktir vefja á sama hátt.
• Vélin veit hve há byrðin er. SICK ljósnemi finnur topp vörubrettisins, þannig að filman er ekki vafin upp í loftið fyrir ofan það.

Snúningsborð, filmukerra og stjórntæki

• Snúningsborð 1500, 1650, 1800, 2000 eða 2200 mm
• Vafningshæð 2200, 2600 eða 3000 mm
• Hámarksbyrði 2000 kg, snúningsborð 81 mm hátt
• Innbyggð vog og límmiðaprentari
• Vélræn spenna
• Strekkifilma 500 mm breið, 14 míkrón, á 76 mm kjarna
• Snúningsborð 0–12 sn/mín og filmuvagn 0–5,9 m/mín, bæði stillanlegt
• Allt að 30 vörubretti á klukkustund

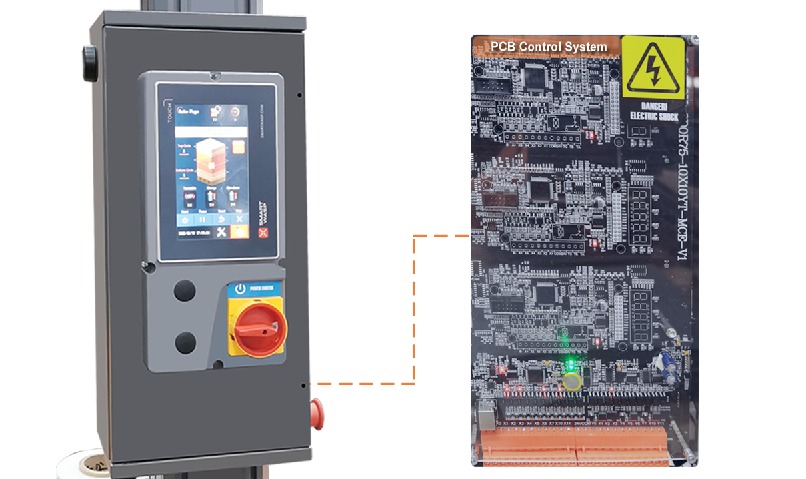

• Snertiskjár, 6 vafningsforrit, ræsing með einum hnappi
• SICK (Þýskaland) ljósnemi fyrir hæð
• Súla úr álröri og stáli með tvöfaldri keðjulyftingu
• Mjúk ræsing og stöðvun, neyðarstöðvun, þrýsti- og fallvörn undir filmuvagni

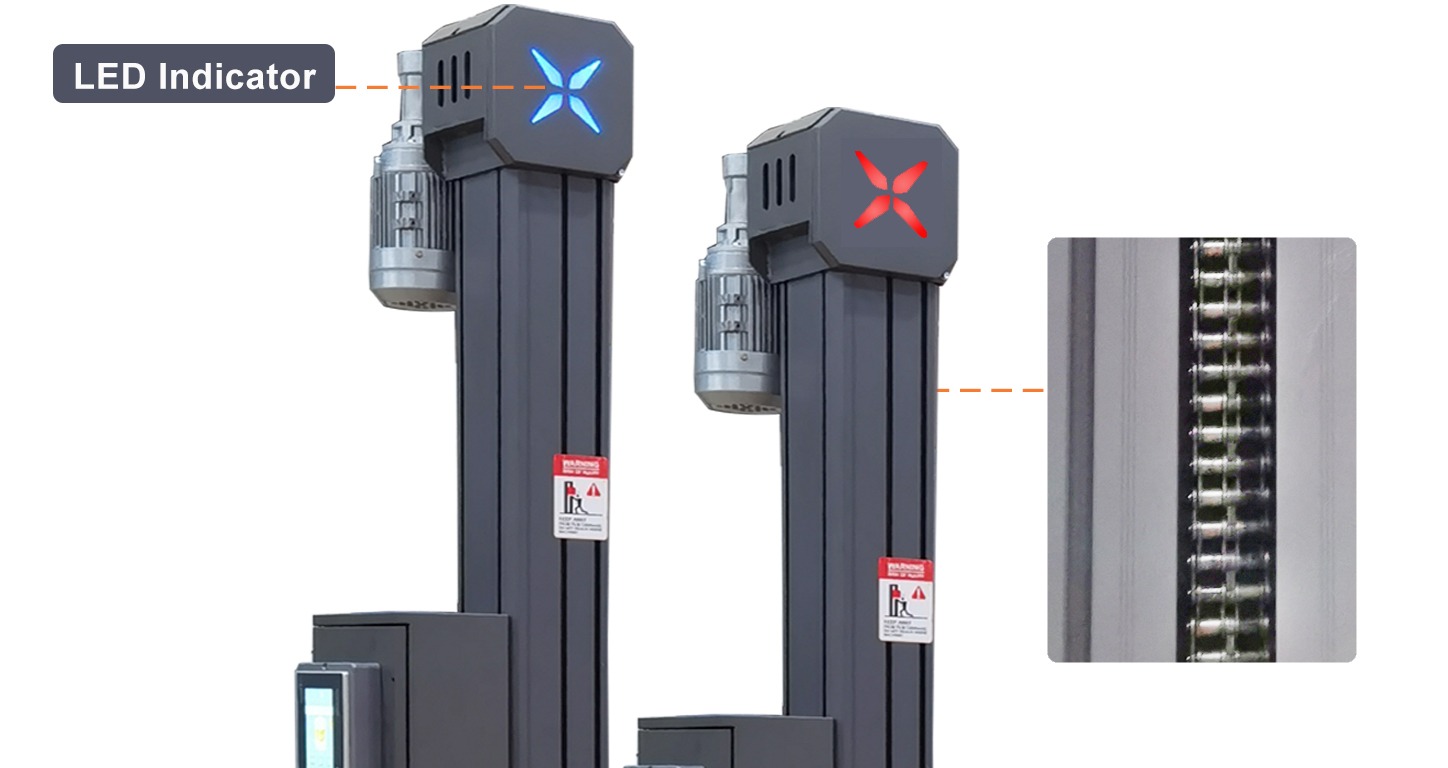

• Þrílit LED ljós og snýr aftur í upphafsstöðu eftir hvern hring
• 220 V, 50/60 Hz, ein fasa, 10 A, 1,2 kW; hávaði 75 dB

Notkun SMARTWRAP X2 á vinnudegi

Starfsmaðurinn ætti að ganga úr skugga um að rétt filma sé sett í vélina, snúningsborð og veltur séu laus við rusl og vogin sýni rétt.

Hvernig á að nota SMARTWRAP X2 brettavafningsvélina

1. Setjið rúllu af strekkifilmu, 500 mm breiðri, á filmuvagninn og þræddu filmuna á milli veltanna.
2. Kveikið á vélinni og veljið eitt af sex forritum á snertiskjánum eða stillið hraða snúningsborðs, hraða filmuvagns og fjölda vafninga neðst og efst fyrir þetta vörubretti.
3. Keyrið vörubrettið á snúningsborðið með staflara eða brettatjakki og festið enda filmunnar við vöruna.
4. Ýtið á ræsingarhnappinn. Vélin vegur vöruna, snýr brettinu og vefur frá botni upp að toppi og til baka, samkvæmt forriti.
5. Skerið filmuna í lok hringsins og fjarlægið vörubrettið. Þyngdin prentast á miða.

Stillingar og viðhald

• Forrit. Sex forrit eru vistuð á snertiskjánum: fjöldi vafninga neðst og efst, hraði snúningsborðs og hraði filmuvagns fyrir hverja tegund farms.
• Filmuspennu. Stillið eftir farmi: nægilega há til að halda vörubrettinu saman, nægilega lág til að mylja ekki innihaldið.
• Filma. Strekkifilma 500 mm breið og 14 míkron þykk á 76 mm kjarna. Þykkari filma heldur meira, þynnri kostar minna á bretti, vélin tekur báðar.
• Vog. Vogin er hluti af vélinni og þarf ekki sérstaka stöð; berið hana saman við þekktan þunga reglulega.
• Viðhald. Slökkvið á vélinni áður en unnið er við hana. Haldið snúningsborði og veltum hreinum af filmu og ryki, og skoðið keðju súlunnar og öryggisbúnað reglulega.

Til að forðast algeng mistök skal tryggja að vörubrettið passi alveg á snúningsborðið og fari ekki yfir hámarksþyngd. Veljið rétta vafningshæð og filmuspennu fyrir vöruna. Athugið að miðaprentari sé með næga miða og rétt hlaðinn. Haldið svæðinu í kringum vélina lausu fyrir örugga lestun og losun.

Áður en þið pantið brettavafningsvél

Verðið á þessari síðu fer eftir stærð snúningsdisks og vafningshæð, svo veljið þau áður en þið pantið. Nokkur atriði ráða hvaða útgáfa hentar ykkar sendingum: skoðið þau, eða sendið okkur upplýsingarnar og við förum yfir þær með ykkur.

• Stærð vörubretta. Snúningsdiskurinn er 1500, 1650, 1800, 2000 eða 2200 mm. Hann þarf að bera allt vörubrettið, þar með talið það sem stendur út fyrir.
• Hæð farms. Vafningshæð 2200, 2600 eða 3000 mm; súlan er 2000, 2400 eða 2800 mm há, svo hærri vafningur krefst einnig hærra lofts.
• Þyngd. Allt að 2000 kg á hvert vörubretti. Vogin vegur farminn á meðan vafningarferlinu stendur og prentarinn setur þyngdina á miða.
• Rafmagn. 220 V, 50/60 Hz, ein fasa, 10 A, 1,2 kW. Venjuleg innstunga, enginn þrýstiloftbúnaður þarf.
• Pláss. Með 1500 mm snúningsdisk og 2000 mm súlu er vélin 2444 × 1500 × 2100 mm og vegur 530 kg. Lengdin er snúningsdiskurinn plús 944 mm, breiddin er snúningsdiskurinn sjálfur og hæðin er súlan plús 100 mm, svo stærri snúningsdiskur krefst lengra og breiðara pláss. Hafið nægt rými í kring fyrir staflara eða brettatjakk.
